boite sans charnière, mais dont le couvercle pivote
Licence : Attribution (CC BY)
Mot(s)-clé(s) : Boite, Fiche, découpe laser, bois, rangement
Introduction
Je voulais une boite avec un couvercle pivotant et attaché pour ne pas le perdre, mais sans utiliser de charnière
Liste des matériaux
- MDF 2,5 mm
- colle à bois
Liste des outils
- machine à découpe laser
- serre joint
Etape n°1 - Conception

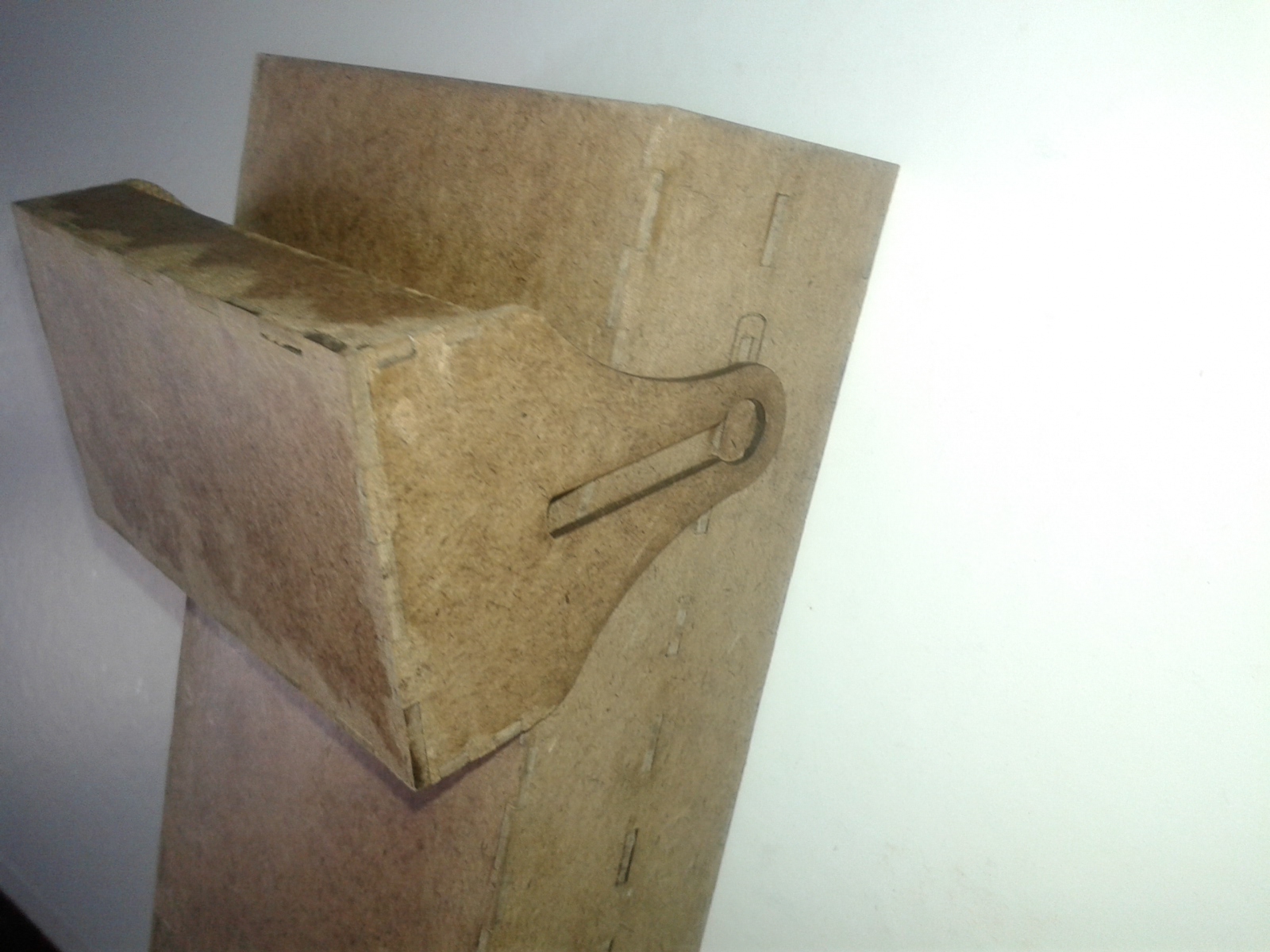

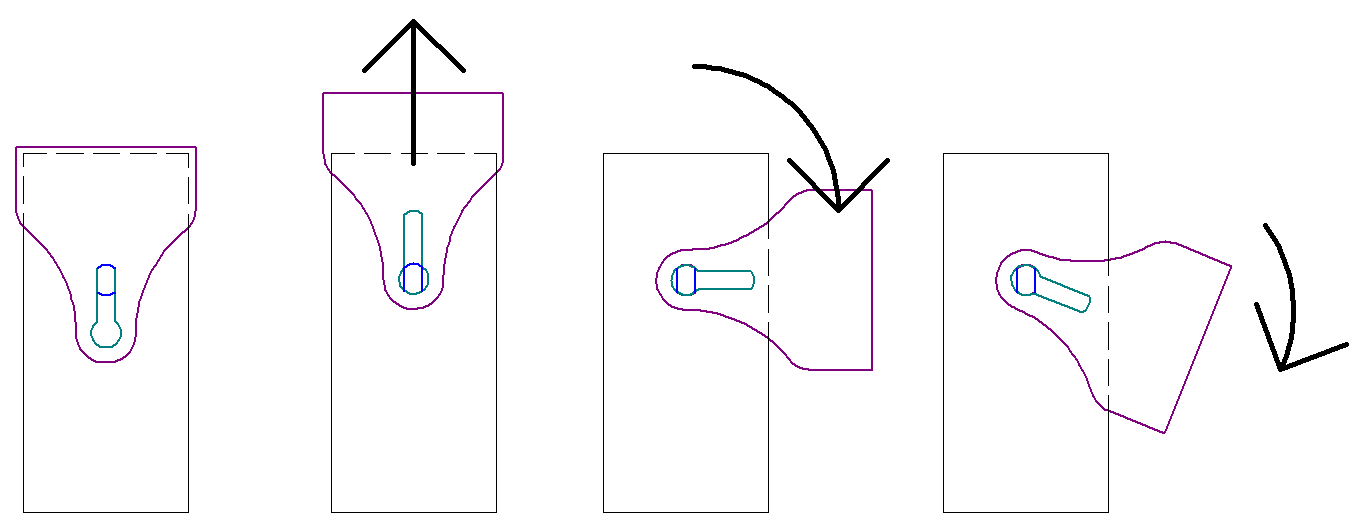

Je suis partie d'une boite classique avec un couvercle emboité en y rajoutant un système d'attache autour du point de pivot. Pour ouvrir, tirer sur le couvercle pour le dégager de la boite, puis pivoter jusqu'à ce que le couvercle repose sur la boite.
Etape n°2 - Montage
Montage en 3 phases :

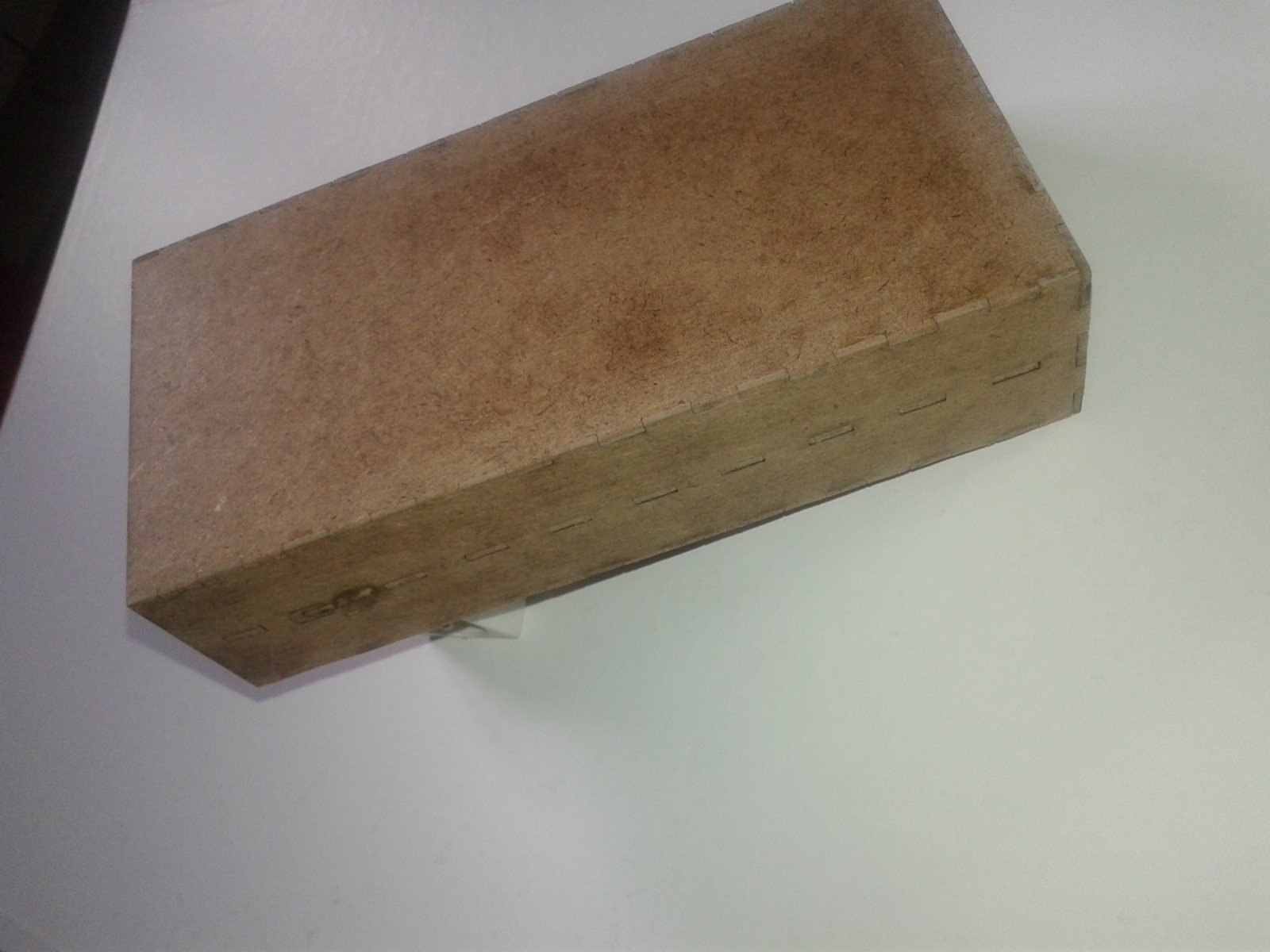

- Assembler la boite

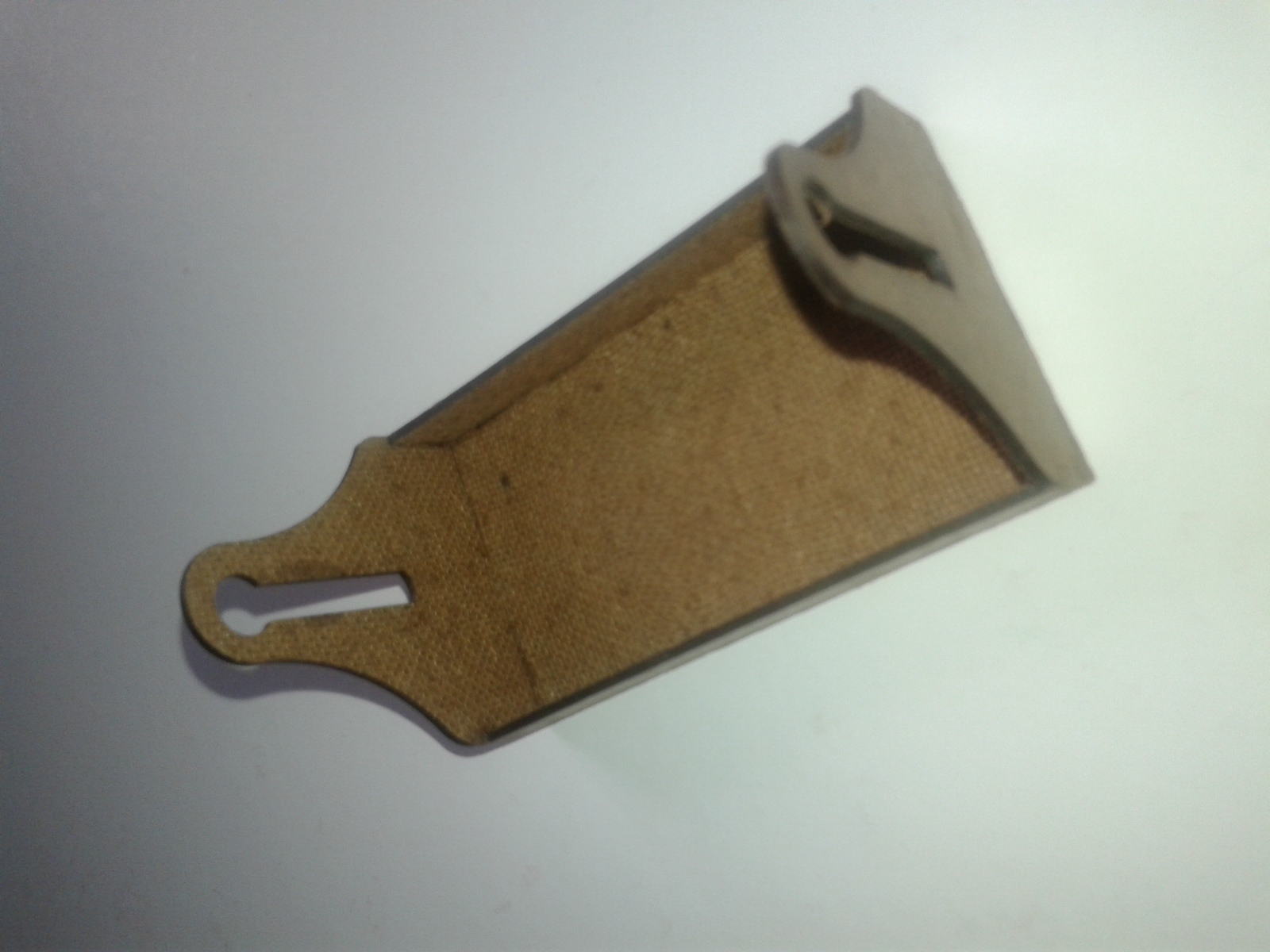

- Assembler le couvercle
- Mettre en place le couvercle sur la boite

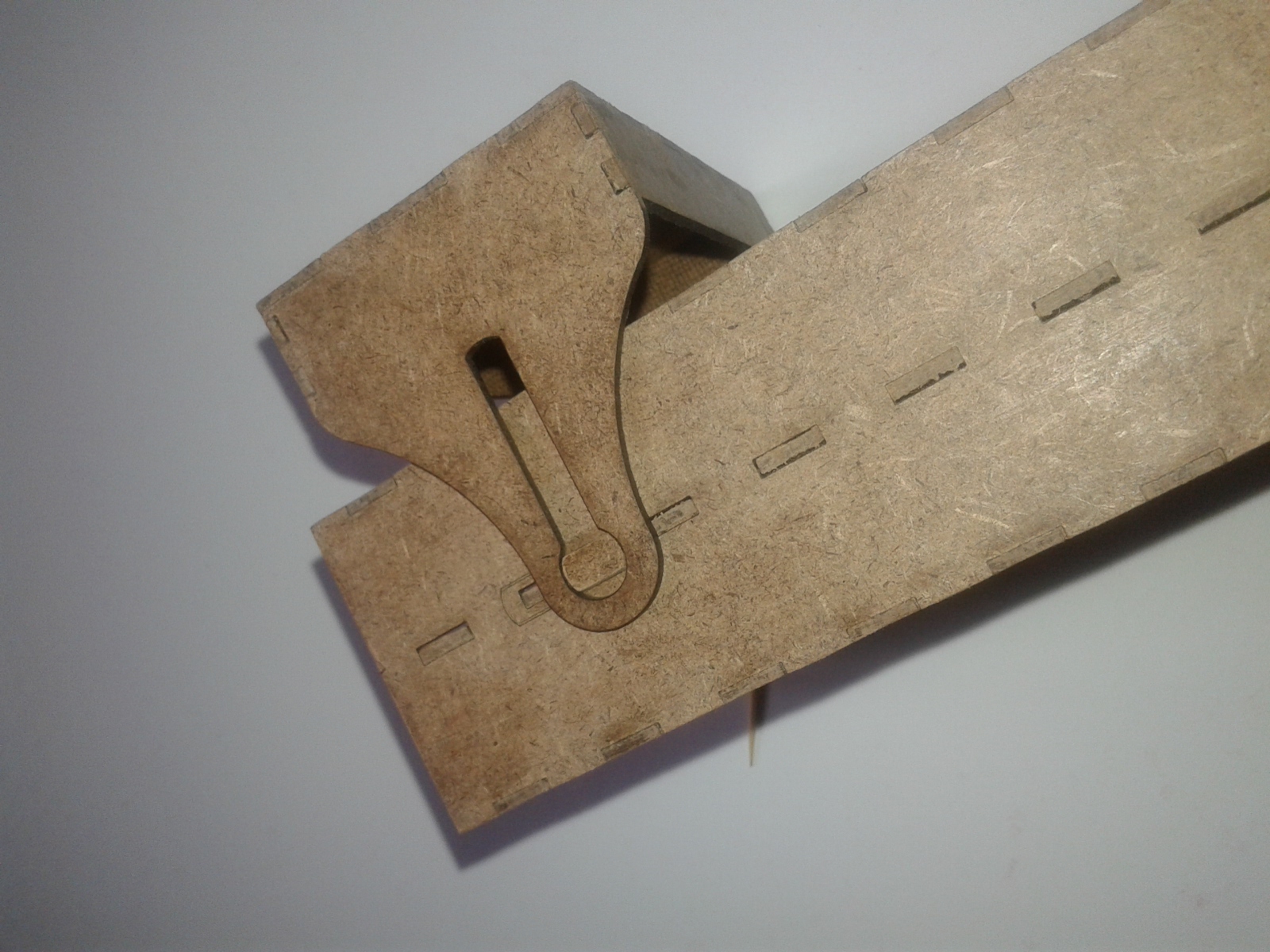

- Coller à la colle à bois les 2 éléments assurant le pivot
Attention à bien vérifier l'épaisseur du matériau utilisé.
Ici le mdf ne fait que 2mm et des poussières, au lieu de 2,5mm. Donc le couvercle a trop de jeu par rapport à la boite.

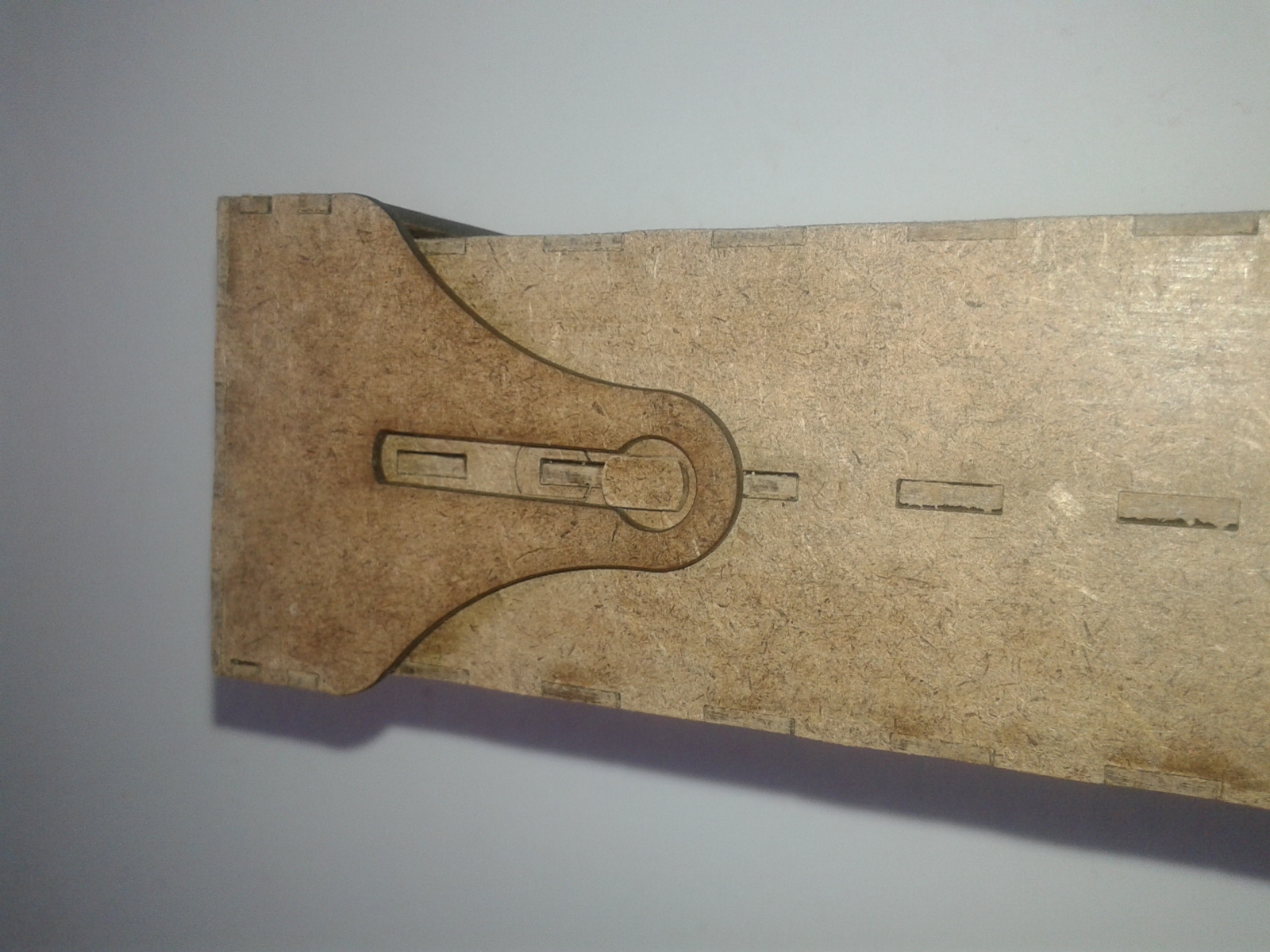

De plus comme il est trop fin, le bois se cintre très facilement et les oreilles du couvercle n'assurent plus correctement le guidage, car elles sortent de leur logement.
Un moyen d'y remédier sur ce prototype serait de découper un deuxième jeu d'oreilles et de les contre coller avec un serre joint pour les redresser
Ceci est un prototype. Il a été poncé d'où l'état de surface peu agréable
