Affichage lumineux en plexiglass
Licence : Attribution - Partage dans les Mêmes Conditions (CC BY-SA)
Mot(s)-clé(s) : LED, publicitaire, affichage, lumineux, dessin, plexiglas
Liste des matériaux
- Plaque de plexiglass
- Plaque de MDF (pour le socle)
- Bande de LED 5V
- Chargeur de téléphone 5V plus utilisé.
- Fil pour soudure
Liste des outils
- Découpeuse laser
- Fer à souder
- Pistolet à colle chaude
- Inskape
Etape n°1 - Préparer le chargeur
Couper la prise et dénuder les 2 fils à l'intérieur. Étamer les 2 fils.
Etape n°2 - Préparer la bande de LED

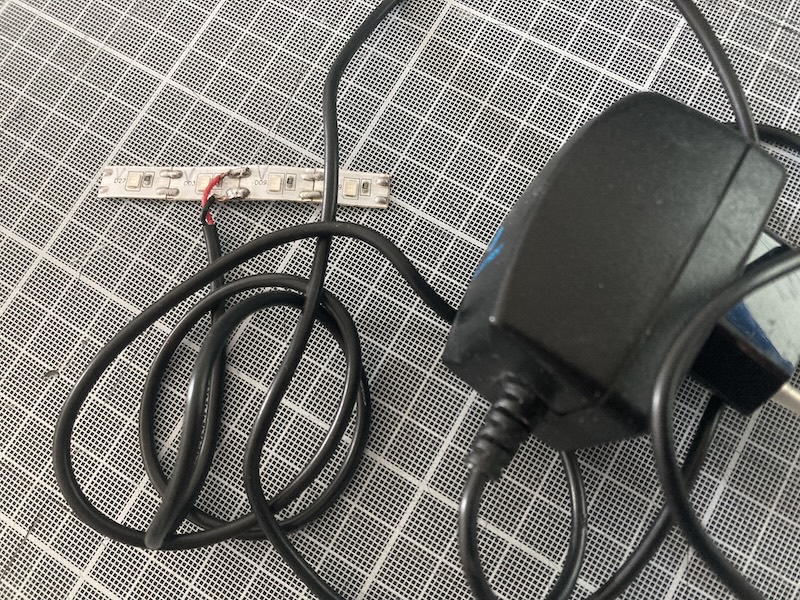

Sélectionner une portion du ruban de LED, étamer la zone à souder et souder le chargeur dessus. Je l'ai soudé au milieu pour que le fil ressorte derrière le socle.
Ici j'ai reconstitué un ruban de 7cm en sélectionnant les LED de la même couleur d'un long ruban multicolore.
Etape n°3 - Graver l'image dans le plexiglass

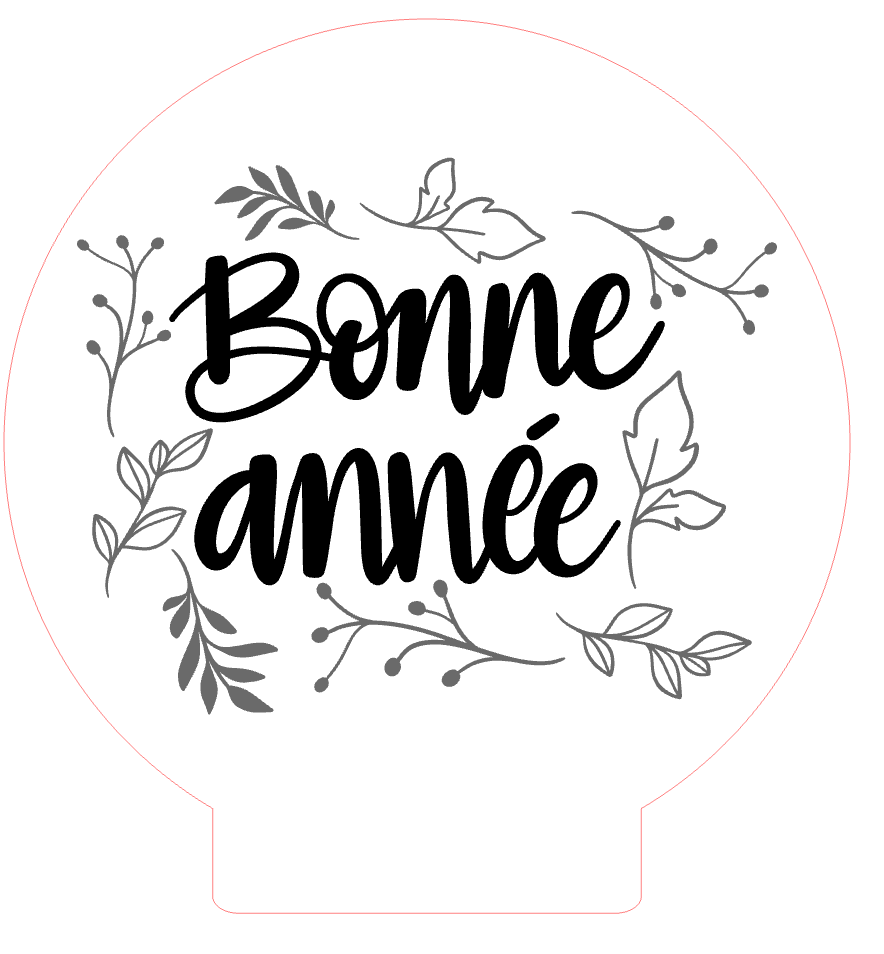

Choisir une image, la vectoriser. Prévoir la forme de découpe autour de l'image. Prévoir la base du plexiglass qui sera insérée dans le socle (les dimensions serviront à la fente du socle)
Etape n°4 - Découpe du socle

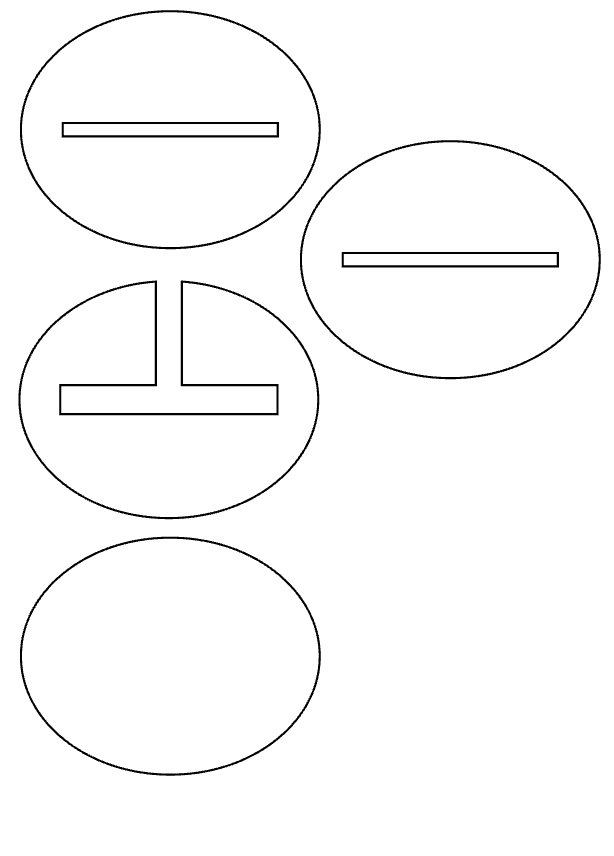

Le socle est réalisé en 4 épaisseurs :
- un ovale pour la base du socle,
- le même ovale mais avec les fentes nécessaire à la pose du ruban et le passage du fil de chargeur,
- 2 fois le même ovale avec une fente de la taille de la tranche basse du plexiglass,

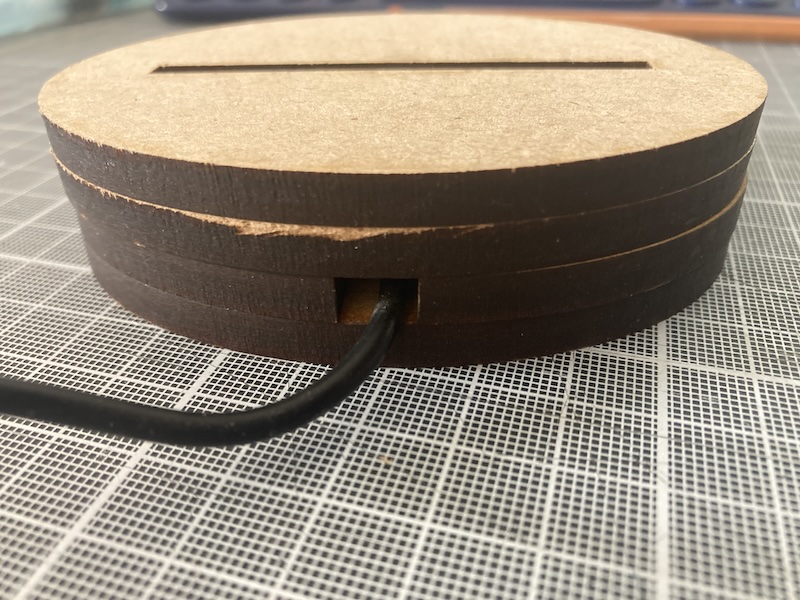

Etape n°5 - Monter le socle
Coller la plaque avec la fente en forme de T sur la base ovale. Coller le ruban de LED en centre. Sécuriser le fil du chargeur en mettant de la colle au pistolet à colle dans la fente avec le fil. Coller les 2 plaques similaires par dessus.

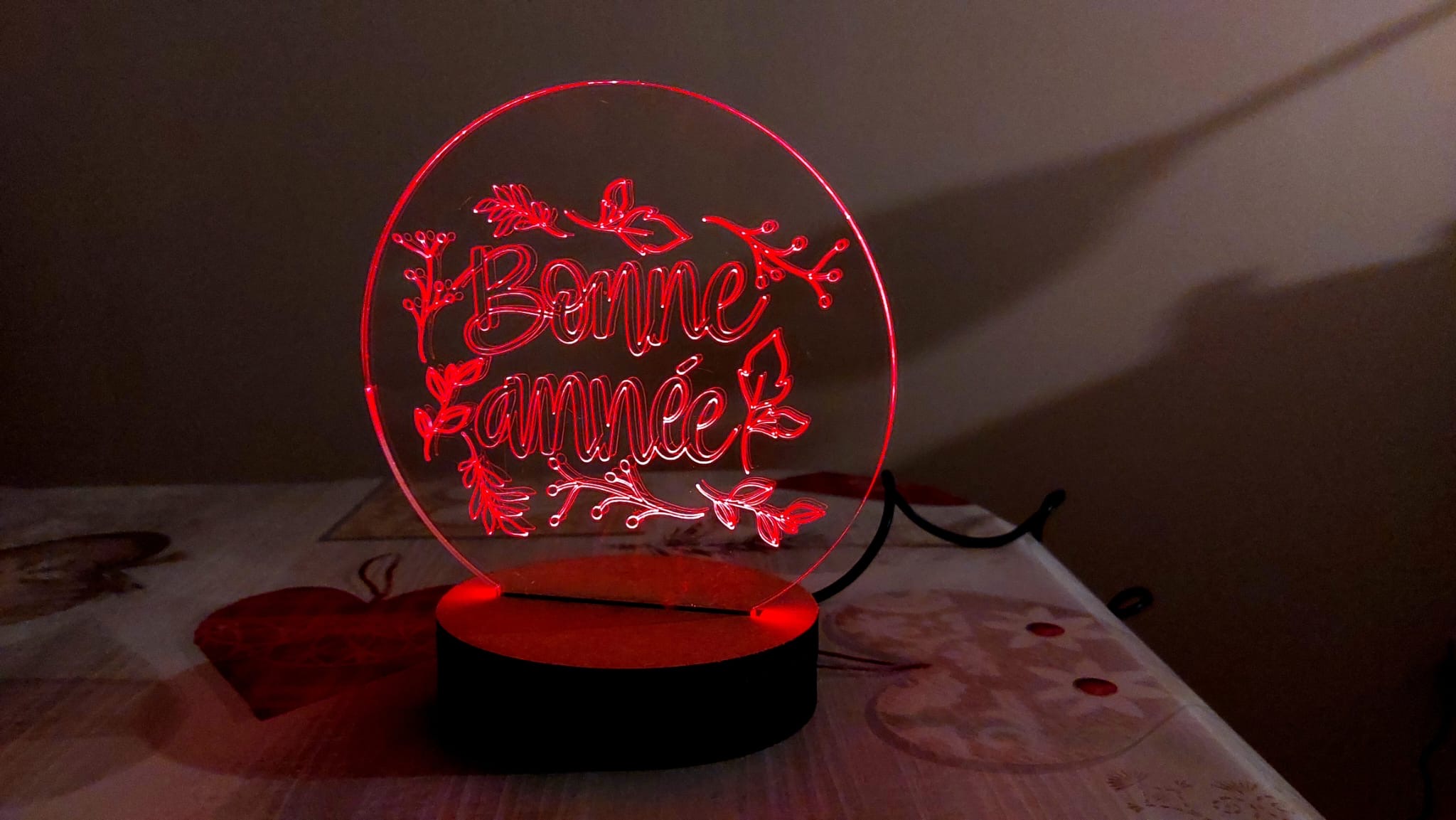

Il reste à glisser la plaque de plexiglass dans la fente et brancher.
