Réparation d'un ordinateur portable dont la prise d'alimentation était cassée et irrécupérable
Licence : Attribution - Partage dans les Mêmes Conditions (CC BY-SA)
Mot(s)-clé(s) : réparation, alimentation, portable
Introduction
Une amie m'a confié sont ordinateur portable. La prise d'alimentation était enfoncée, impossible de la changer. J'avais d'un côté un ordinateur avec une prise cassée, de l'autre un nouveau câble d'alimentation. L'idée a été de relier les deux. Cela a évité d'abimer le bloc d'alimentation, un raccord sur les 2 cm de fils après la self anti-parasite était plutôt délicat. Enlever ou changer la self était trop compliqué.
Liste des matériaux
- ordinateur portable à réparer

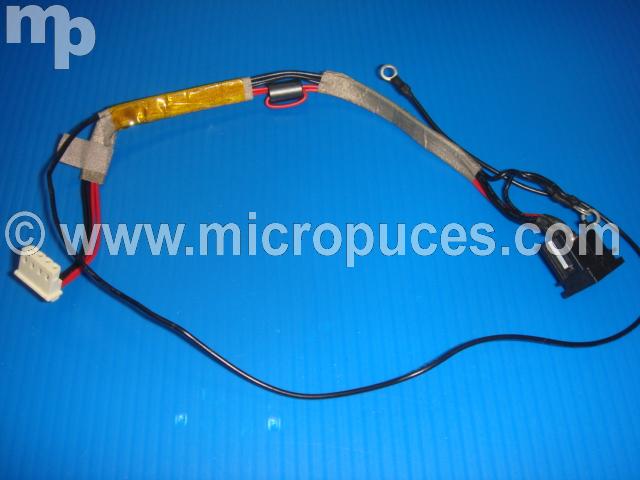

- câble d'alimentation interne avec le connecteur femelle (trouver sur internet, voir photo)
- un petit domino
- gaine ou shatertone solide
Liste des outils
- le nécessaire pour démonter le portable (tournevis, manuel constructeur, etc.)
- pince coupe fil
- pince à dénuder
Etape n°1 - démontage du portable,
Cette étape de démontage est propre à chaque ordinateur. Se référer aux tutrotiel sur Youtube ou à la documentation du constructeur. Utiliser le code du modèle, en général sur une étiquette dessous le portable ou dans le compartiment batterie.
Attention, sur les nouveaux modèles, la coque est de plus en plus clipsée. Cela rend le démontage délicat et difficile pour ne pas abimer la coque.

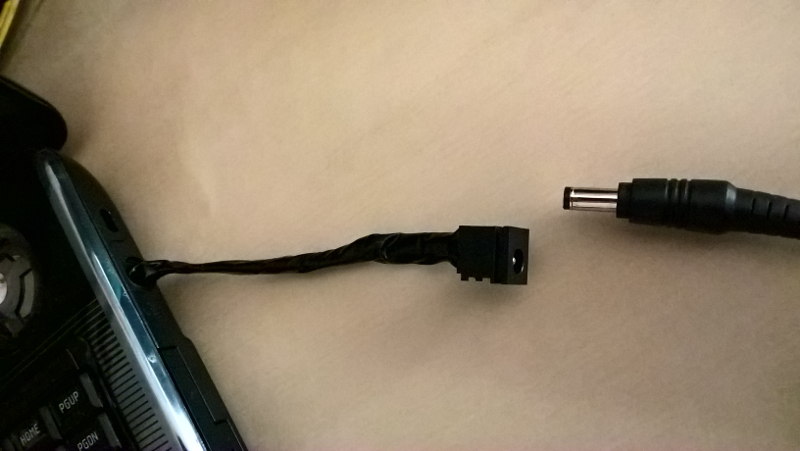

Etape n°2 - suppression de la prise cassée et branchement de la nouvelle prise

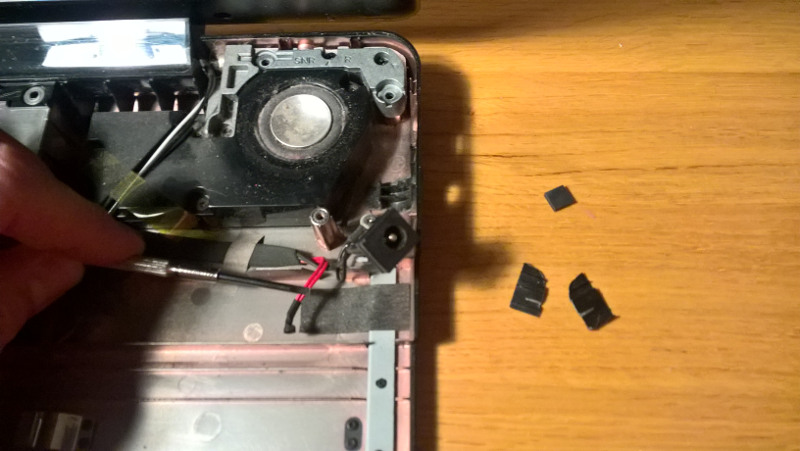

Les câbles à l'intérieur du portable sont juste à la dimension et donc très courts. Il est impossible de ressouder la prise. Le support était aussi cassé. J'ai coupé à ras le câble restant sur la prise cassé. Sur le câble de rechange, j'ai coupé devant la ferrite, de manière à conserver assez de longueur. A partir de là :
- dénuder les fils de la nouvelle prise
- retirer la ferrite pour pouvoir passer le câble dans le trou de la prise sur la coque
- remettre la ferrite, elle servira de blocage du nouveau câble à l'intérieur du PC
- connecter les fils entre la nouvelle prise et ceux venant de l'ordinateur (rouge sur rouge, noir sur noir). On peut soit souder (difficile), soit utiliser deux petits dominos, un sur chaque fil, en serrant très fort, ce que j'ai fait.
- enrouler généreusement de shatertone l'ensemble et le nouveau câble à l'intérieur et à l'extérieur.
- vérifier que tout est en ordre dans la coque avec le placement des dominos
C'est prêt pour le remontage.

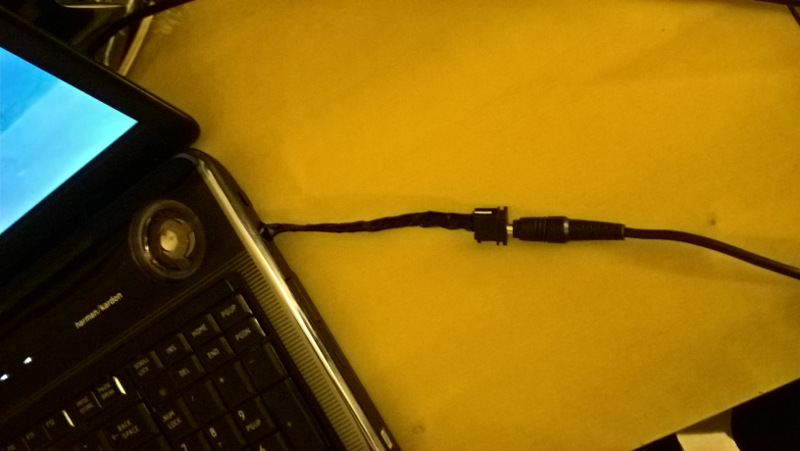

Etape n°3 - Remontage et test,
- Remonter l'ordinateur
- tester le bon démarrage et le fonctionnement général
Notes et références

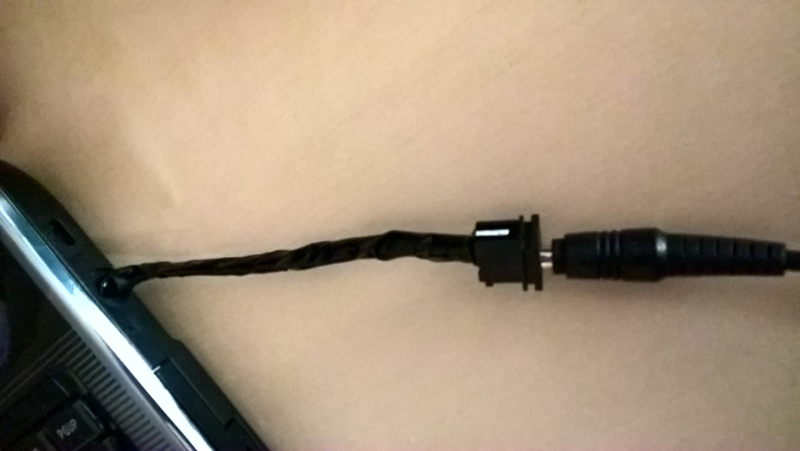

La prise d'alimentation ainsi réparée est moins esthétique, mais elle permet à l'ordinateur de fonctionner. Le fil de la prise est protégé, mais il reste fragile. Si la prise cède à nouveau, son changement sera plus simple, sans nécessiter le démontage de l'ordinateur.
