Nous avons plusieurs projecteurs video dont la lumière est défailllante. Plutôt que de changer la lampe halogène, l'idée est la remplacer par une LED puissante.
Licence : Attribution (CC BY)
Mot(s)-clé(s) : LED, Projecteur
Introduction
Les lampes halogènes de vidéo-projecteurs sont chères (70 à 150€), à durée de vie limitée (3000h), mettent du temps à s'allumer et chauffent. Tous ces inconvénients disparaissent avec les LED. Reste à faire “avaler” cette modification au projecteur, qui ne se laisse pas faire. Etude…
Liste des matériaux
Liste des outils

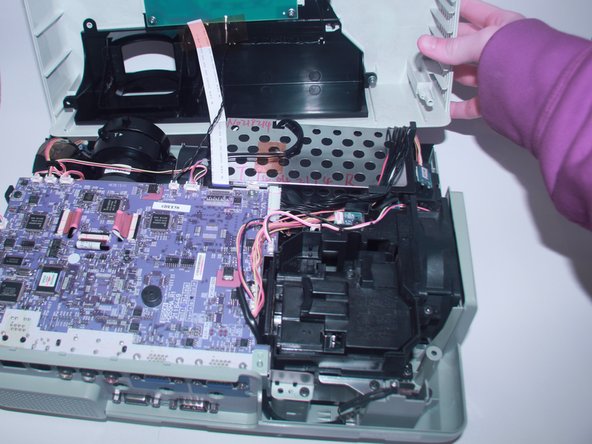

Pour démonter: un simple tourne-vis cruciforme.
Etape n°1 - La carte principale

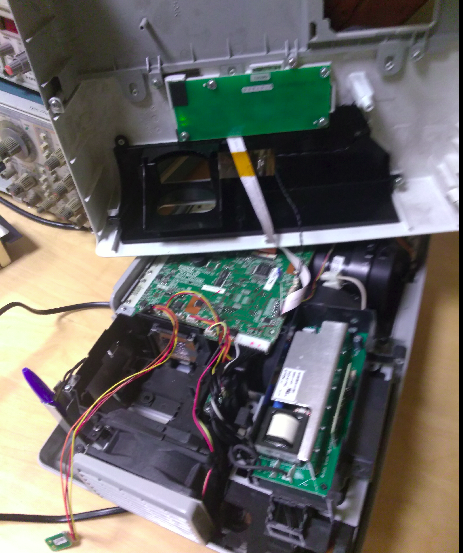

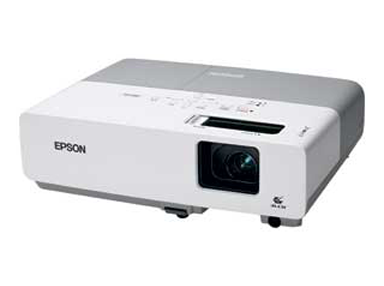

Notre 1er modèle est un projecteur Epson (modèle à vérifier: PowerLite 822 Plus. Model number EMP-822H)

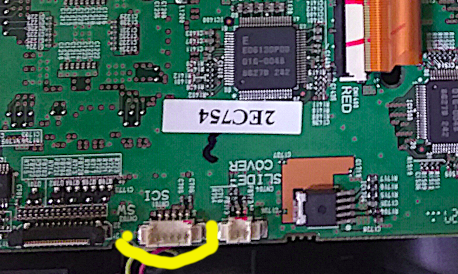

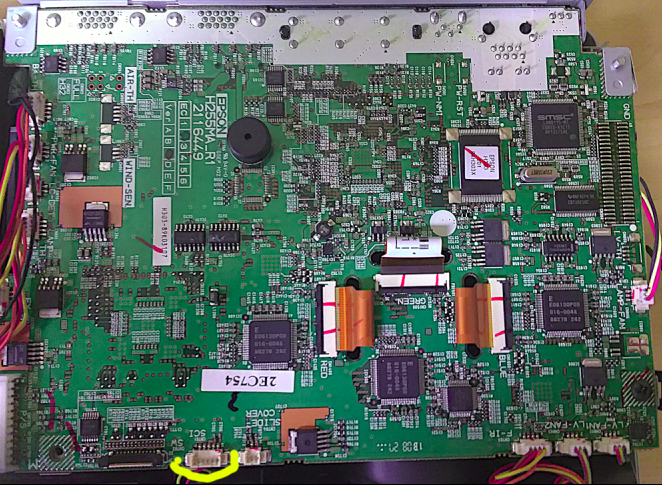

La carte principale a pour référence: H255MA-R1
En bas de l'image est marqué en jaune le connecteur de la carte “ballast”. C'est un connecteur à 5 broches. Avec l'indication “SCI”.
Le cable a 5 fils: marron-rouge-orange-jaune-bleu.

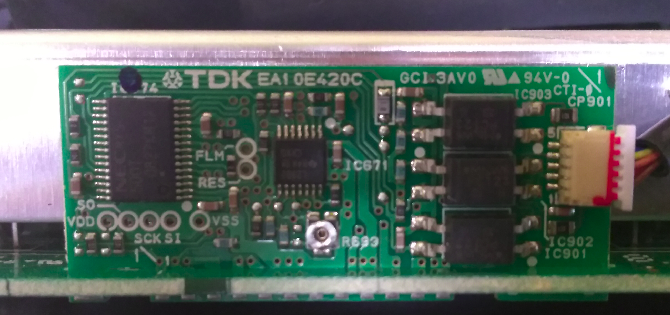

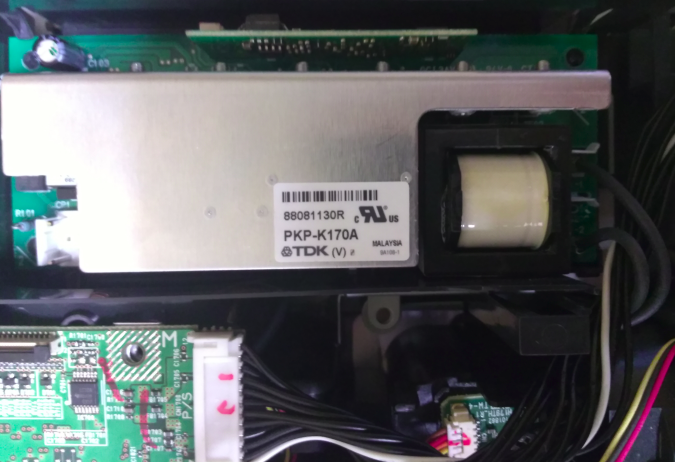

Etape n°2 - La carte avec le ballast
Cette carte alimente la lampe.

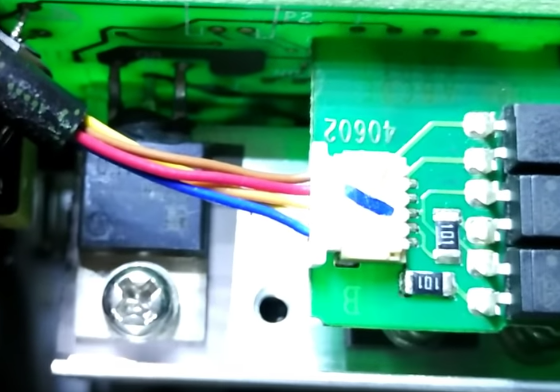

Notre modèle de carte est assez courant sur le web: TDK PKP-K230N
Si la lampe est absente, elle doit envoyer un signal à la carte principale pour l'en informer.
Etape n°3 - Lequel des 5 fils ?
Question: Lequel des 5 fils informe la carte de la défaillance de la lampe ?

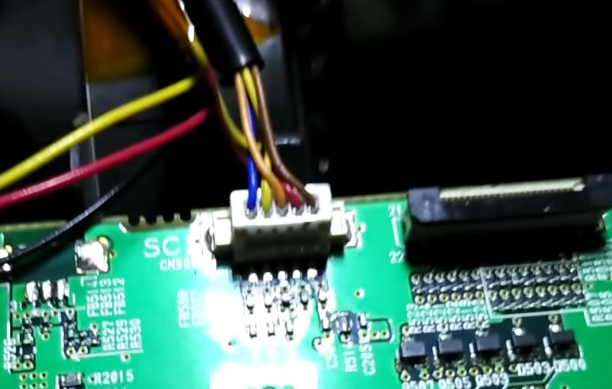

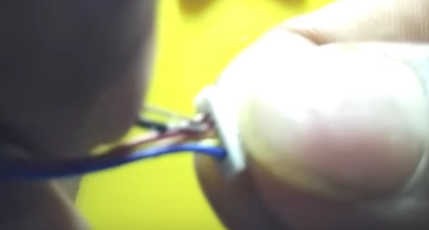

Sur cette video (Ref 3), on trouve les mêmes câbles bleu-jaune-orange-rouge-marron sur un connecteur noté “SCI”. Le gars court-circuite le rouge et le marron.
Etape n°4 - Autre cas: Osram

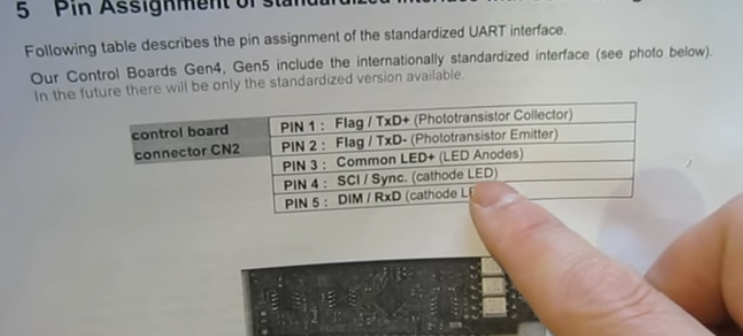

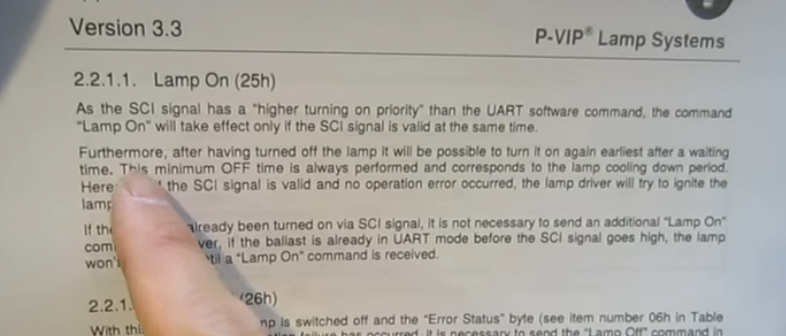

Sur cette video (Ref 4), le gars a une doc de ballast OSRAM. La doc explique que mettre le SCI à 5V a un effet sur la lampe. Il finit par connecter le signal SCI et le Common LED+

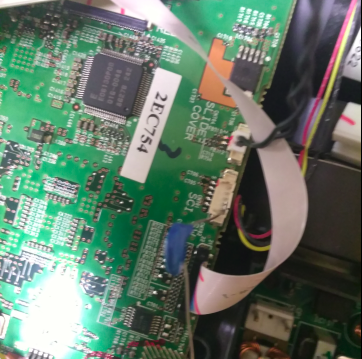

Etape n°5 - Test réel
Un petit strap entre le rouge et le marron, directement dans la fiche male.
Test réussi. Le projecteur reste allumé même après plusieurs minutes.
Victoire! Merci à (Ref 3).

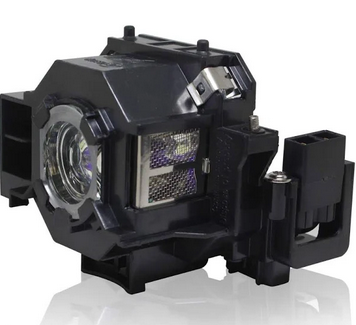

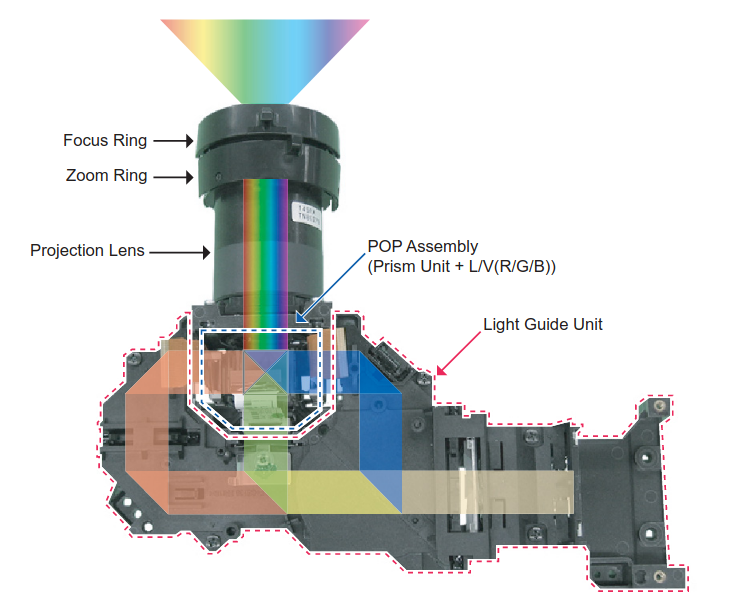

Etape n°6 - La lampe et l'optique
Ce n'est pas fini. Il faut loger une optique (on a pas retrouvé l'original), ainsi qu'une LED puissante dans l'emplacement de la lampe et orienté vers la matrice transparente.
La LED est facile à trouver: on trouve des 600 Lumens 12V pour 6€. Cela suffira pour tester.
Reste l'optique qui permet de concentrer le faisceau.

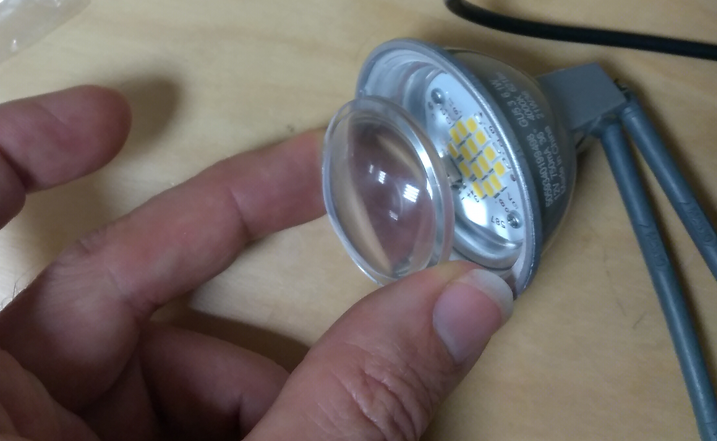

Etape n°7 - Test avec une lentille

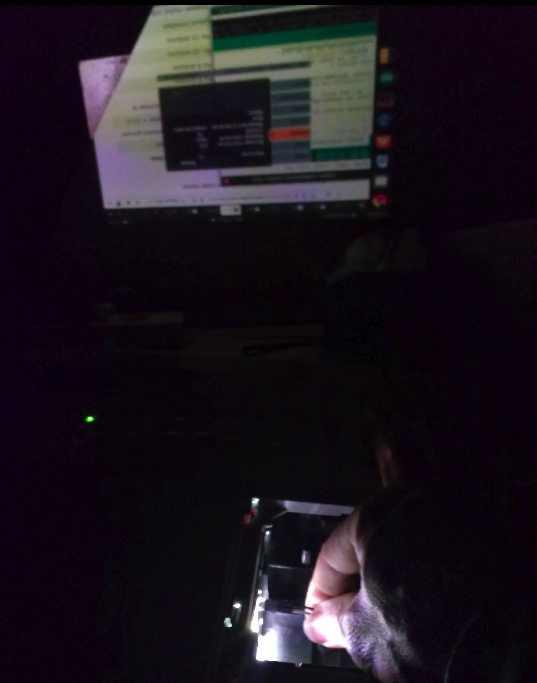

Le test est réalisé avec une LED 300 Lumens et une LED 650 Lumens.
Est ajoutée devant la lentille de 3 cm de diamètre, plane d'un côté et très concave de l'autre. La lentille provient d'un rétroprojecteur , et non pas d'un projecteur. Pour les + jeunes, un rétroprojecteur permet de projeter des schémas dessinés sur une feuille plastique transparente de format A4
Résultat décevant:
- Enlever le déflecteur devant la LED améliore la luminosité
- Mais, avec ou sans lentille la luminosité de l'image est quasi la même. Voir photo.
Il faut trouver mieux.
Etape n°8 - Recherche d'optimisation

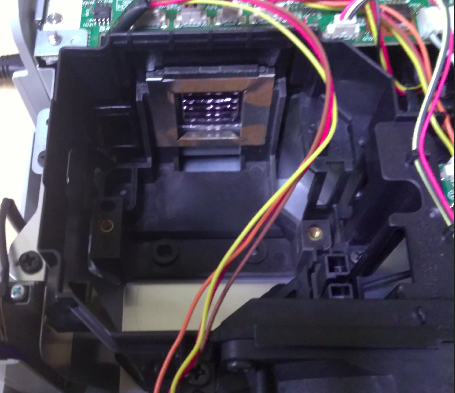

La plaquette qui supporte les LED peut facilement être dévissée et sortie du spot. Cela permet déjà de rapprocher les LED de l'entrée du projecteur, et d'envisager un réflecteur pour mieux faire converger les rayons.
Notes et références
- Ref 3 Cas Epson avec connecteur 5 fils vers le ballast : cas très proche du notre
- Ref 4 Cas Osram avec Doc
