Créer et fabriquer des stylos en bois
Licence : GNU Free Hardware Designs
Mot(s)-clé(s) : stylos en bois, Hatlab, tournage sur bois
Liste des matériaux

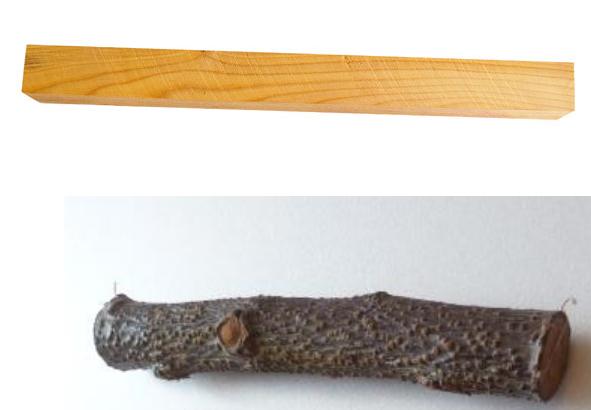

Carrelet ou rondin
Liste des outils

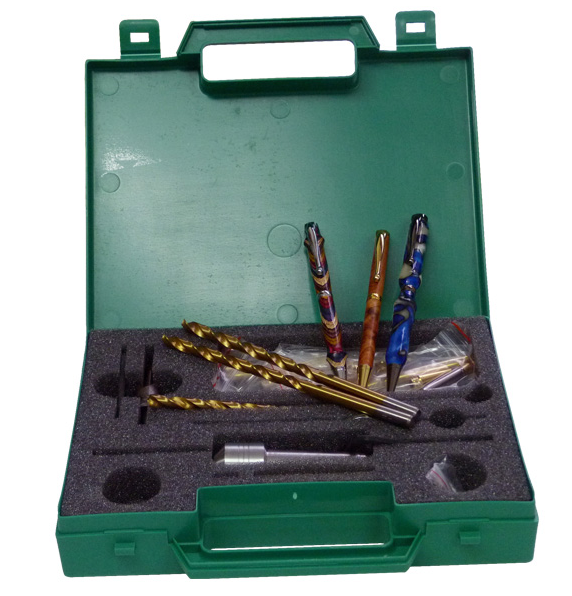

Valise kit pour stylos
- 1 mandrin à stylo réglable par clef Allen planète
- 1 clef allen pour réglage du mandrin stylo.
- 1 clef plate (pour écrou supplémentaire
- 1 écrou supplémentaire livré avec le mandrin.
- 1 rondelle filetée doré pour le mandrin a stylo.
- 1 calibreur de tube de stylo 16 mm.
- 1 clef allen pour réglage calibreur de stylo 16 mm
- 1 jeu de 3 entretoises 7mm
- 5 kits stylo 7mm Prem's “Chrome”.
- 3 mèches longues en acier HSS de 6.8 -6.9 et 7 mm.
- 2 tubes 7 mm de rechange en cas d'un petit ratage. .

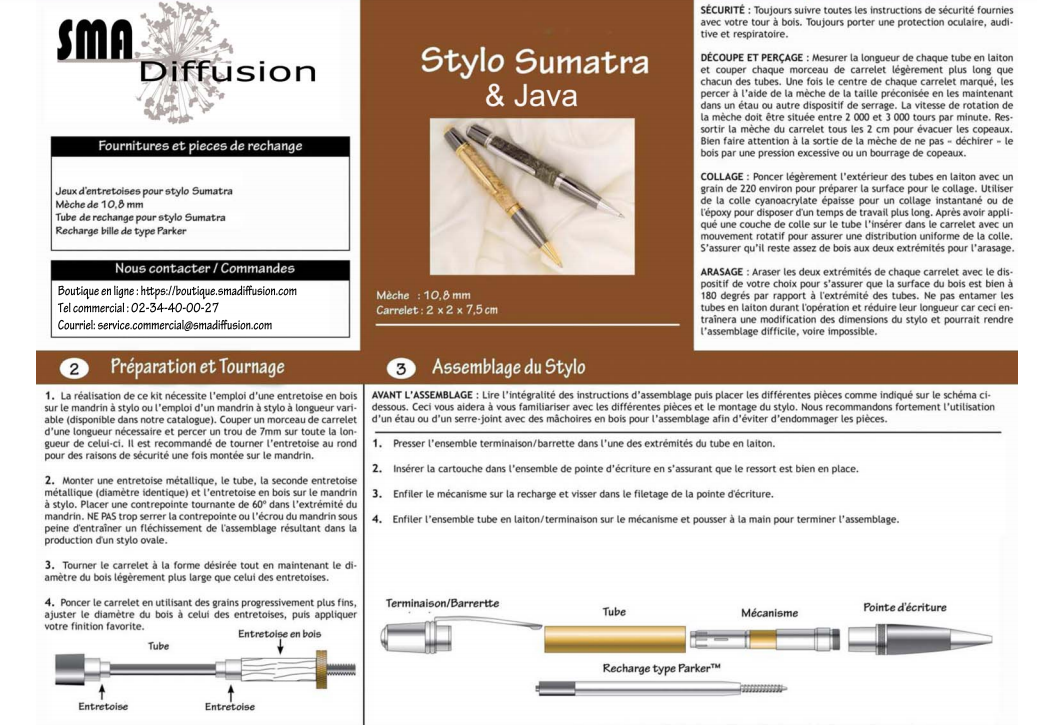

- 1 notice de montage de fabrication pour mécanisme stylo 7mm
- 1 règle 15 cm spécial carrelet à stylo, pour mesurer avec précision.

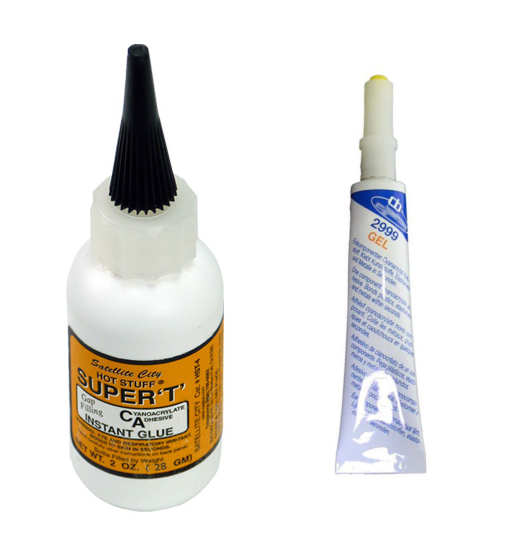

Colle cyano en gel
Abrasifs

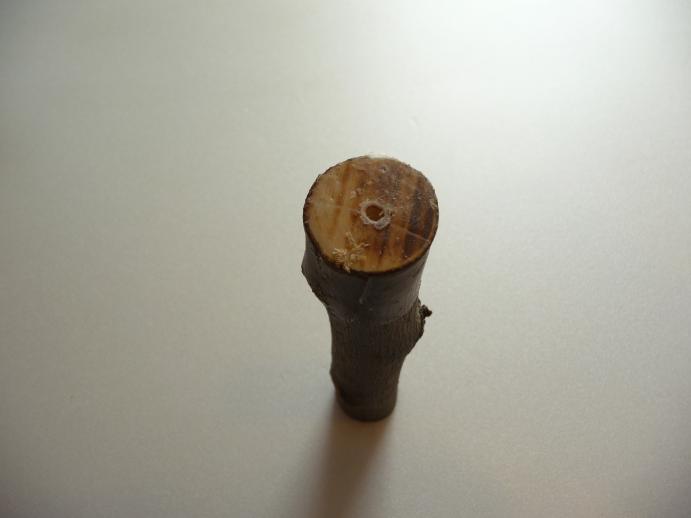

Etape n°1 - Marquer le centre du rondin avec un pointeau.

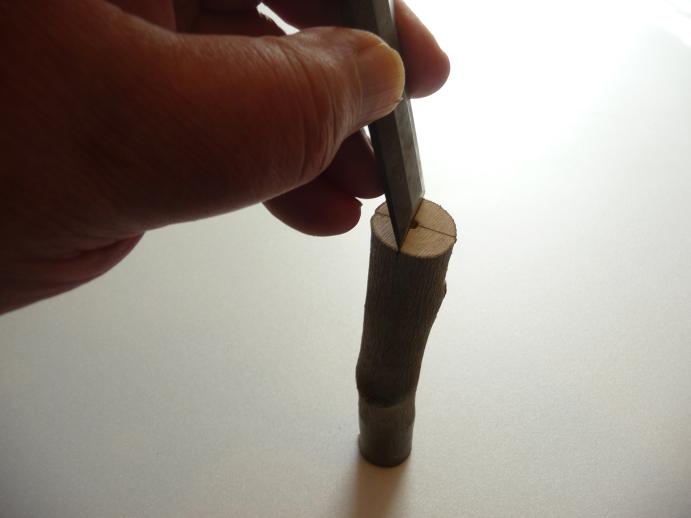

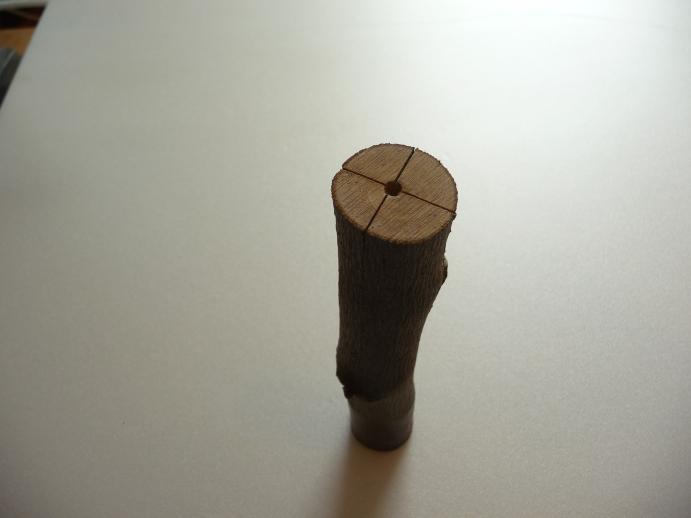

Etape n°2 - Faire une croix à la scie ou avec un ciseau à bois.
L'objectif est que la pièce s'encastre bien dans la griffe d'entrainement.
Etape n°3 - Marquer le centre de l'autre coté du rondin.

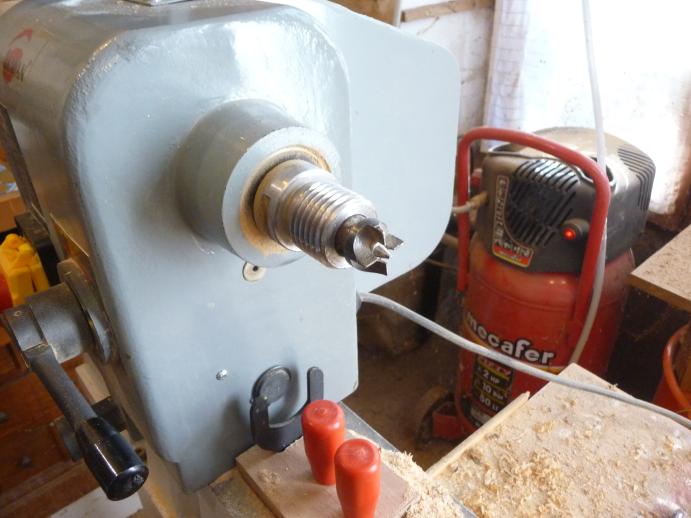

Etape n°4 - Installer la griffe d'entrainement.

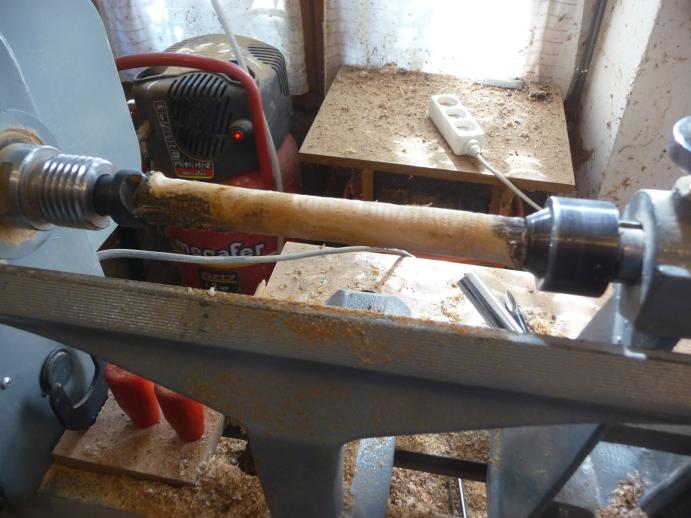

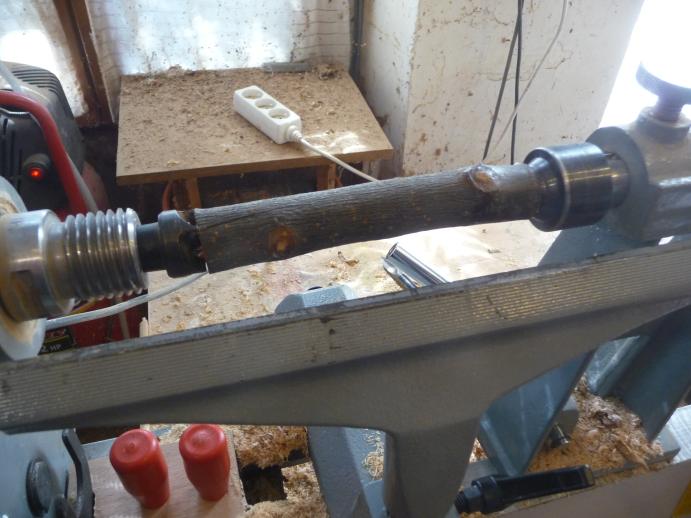

Etape n°5 - Fixer le rondin ou le carrelet
Fixer le rondin ou le carrelet entre la griffe d'entrainement et la pointe de la poupée mobile.
Etape n°6 - Dégrossir le rondin
Dégrossir le rondin pour vérifier la qualité du bois sous l'aubier. Pas de fente cachée ou de trou de bestiole.

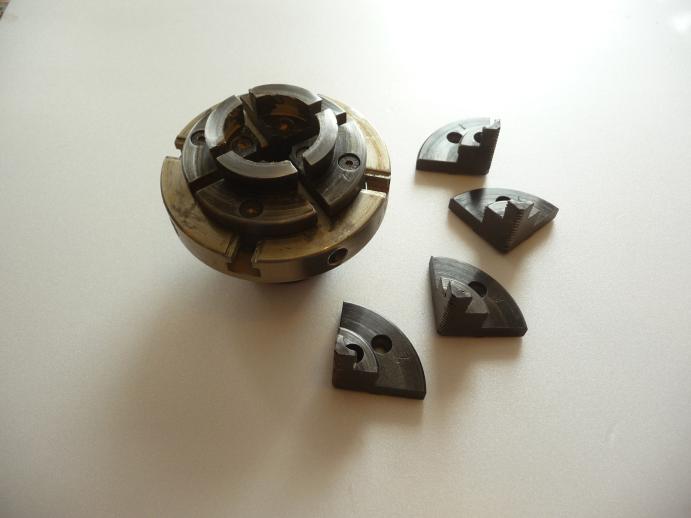

Etape n°7 - Préparer le mandrin

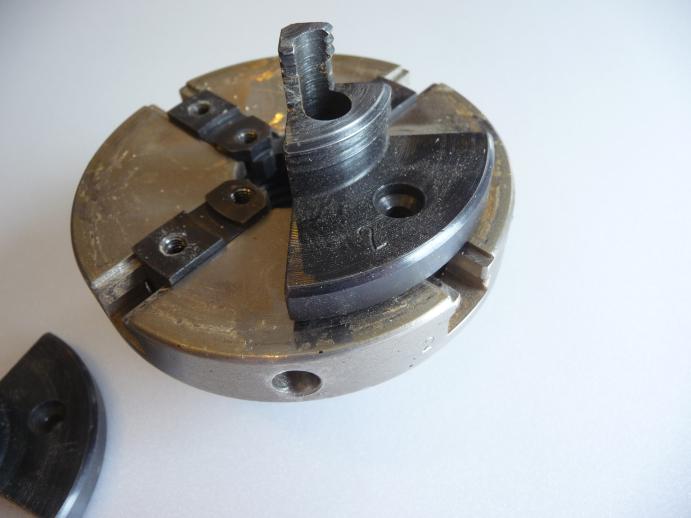

Etape n°8 - Respecter le marquage des mors

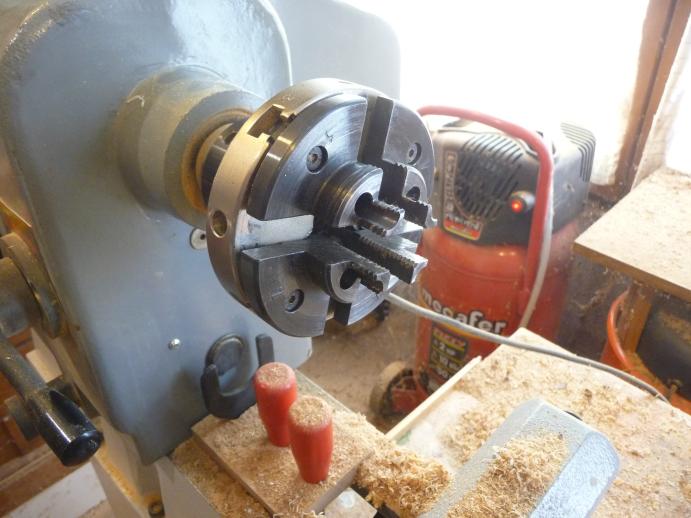

Etape n°9 - Remplacer la griffe par le mandrin

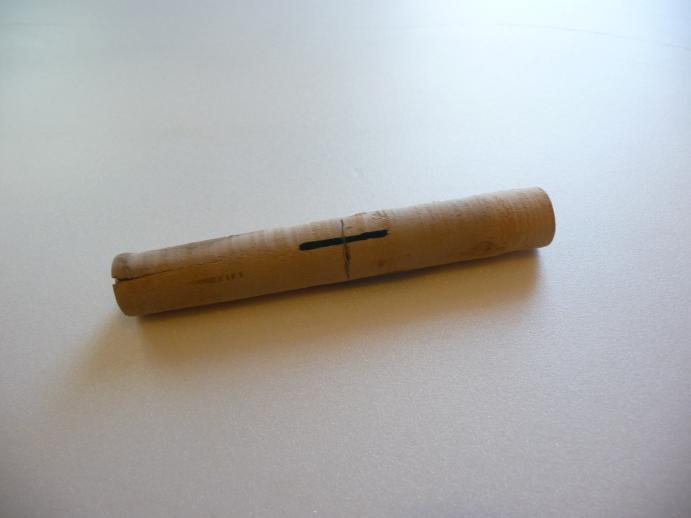

Etape n°10 - Marquer le rondin ou le carrelet
Etape n°11 - Couper le rondin ou le carrelet

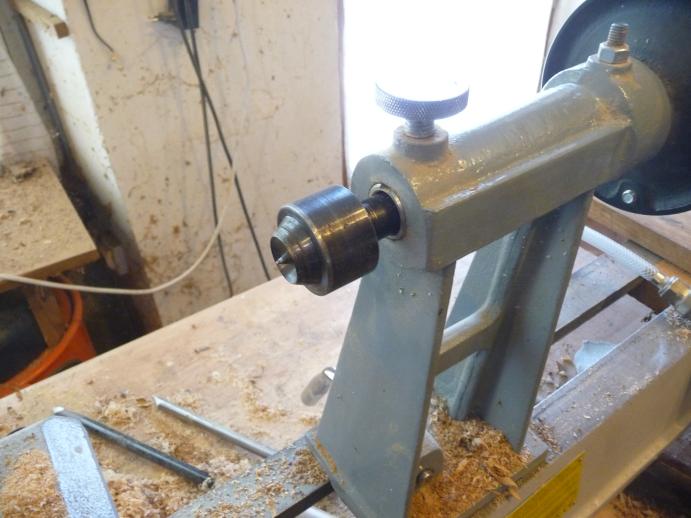

Etape n°12 - Démonter la tête rotative de la poupée mobile

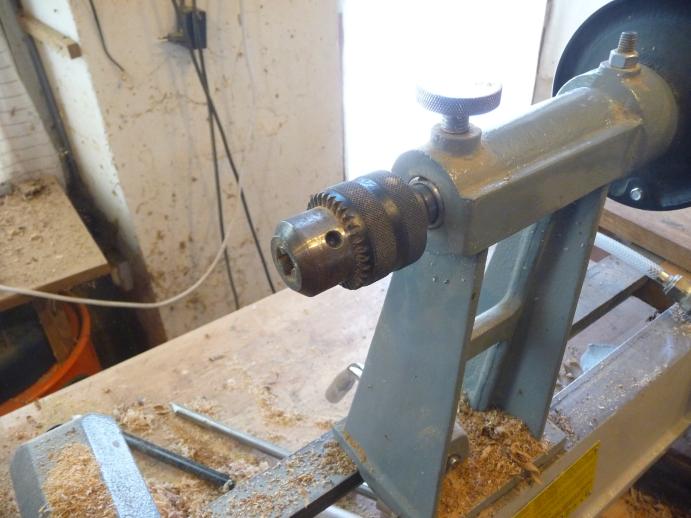

Etape n°13 - Installer le mandrin de perceuse sur la poupée mobile

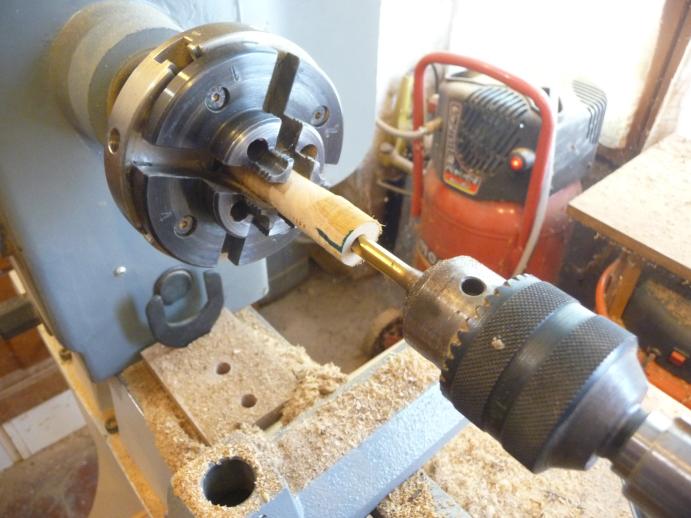

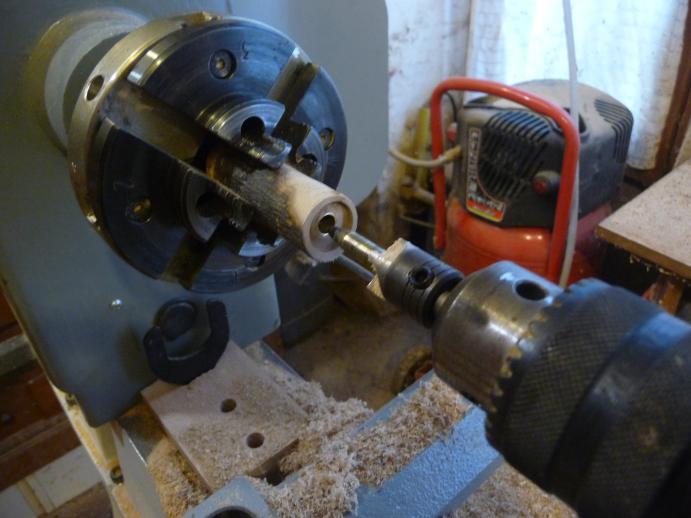

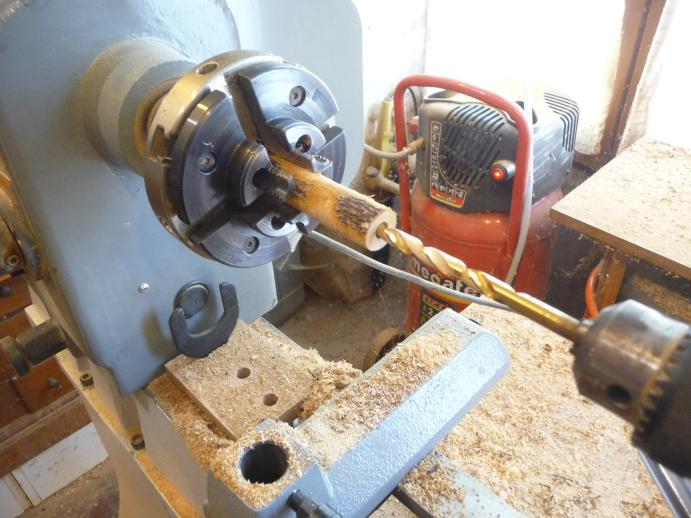

Etape n°14 - Percer chaque pièce avec la mèche de 6,8 mm
Etape n°15 - Percer chaque pièce avec la mèche de 7 mm
Etape n°16 - Poncer le tube avec de l'abrasif 240

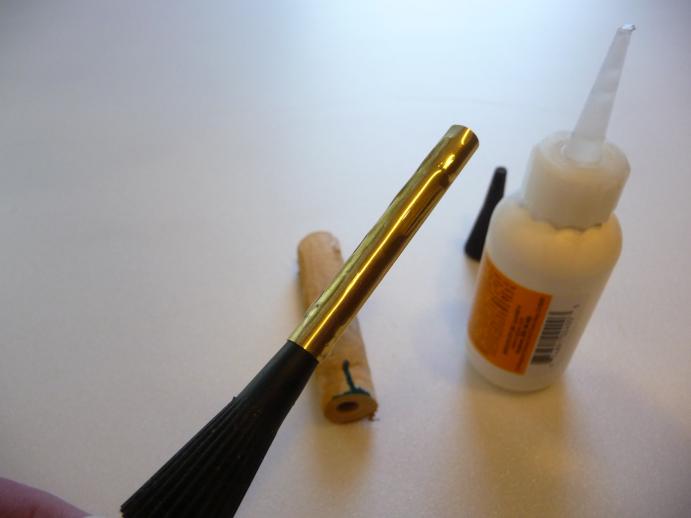

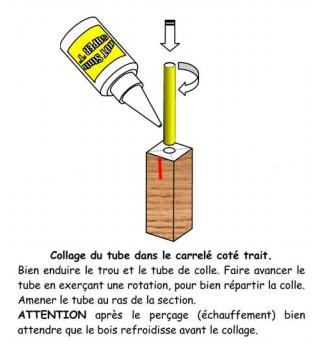

Etape n°17 - Enduire le tube de colle
Etape n°18 - Insérer le tube encollé en rotation
Etape n°19 - Installer l'araseur dans le mandrin de perceuse

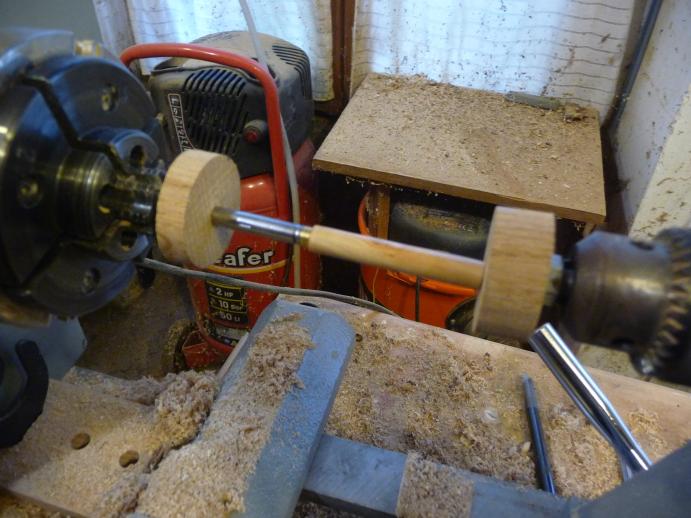

Etape n°20 - Araser les deux cotés des deux rondins

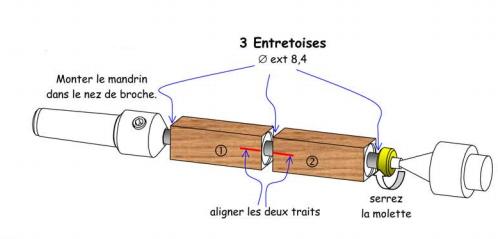

Etape n°21 - Installer les pièces sur le mandrin à stylo
Etape n°22 - Installation du mandrin à stylo

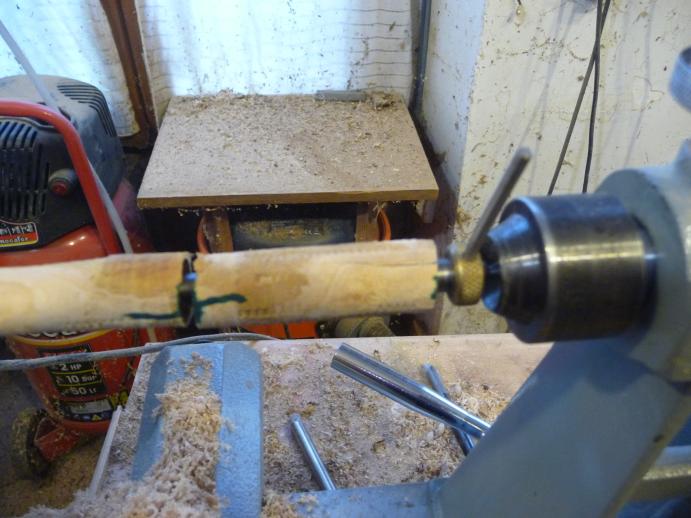

Etape n°23 - Serrer les deux rondins

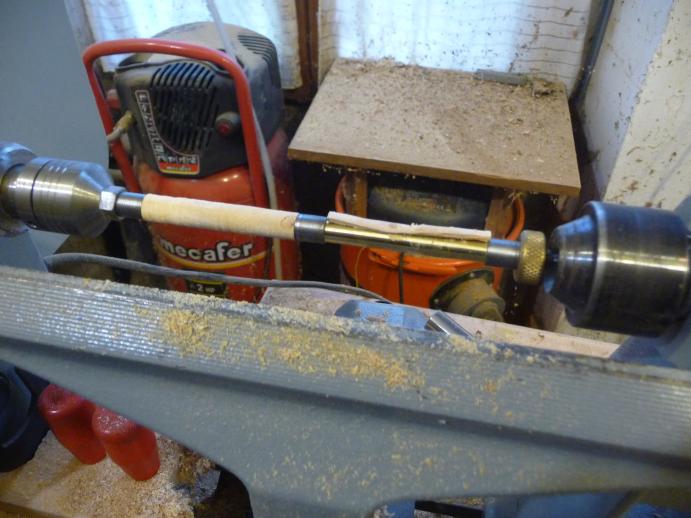

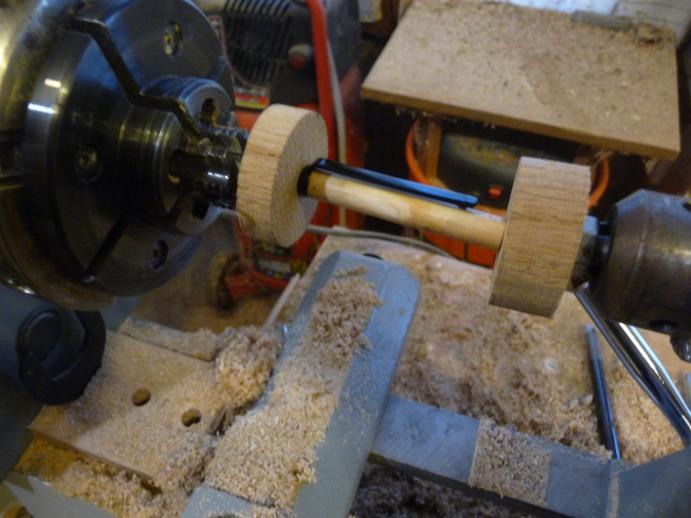

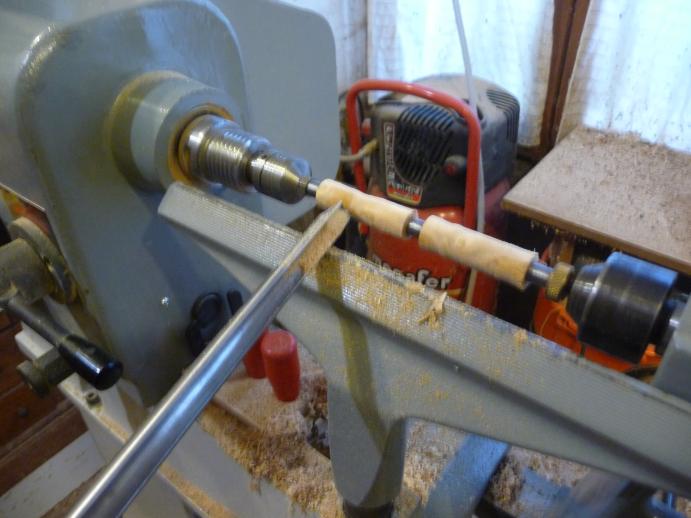

Etape n°24 - Enfin on tourne !

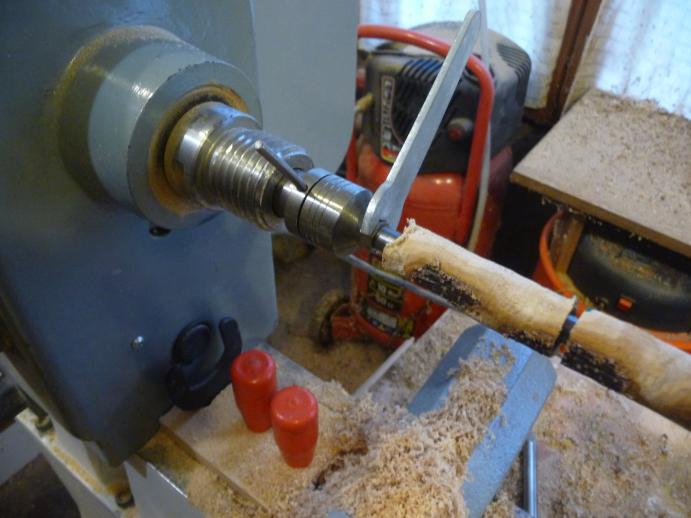

Etape n°25 - Et merde !
Le problème vient vraisemblablement d'une distance trop importante entre les rondins et le porte outil.

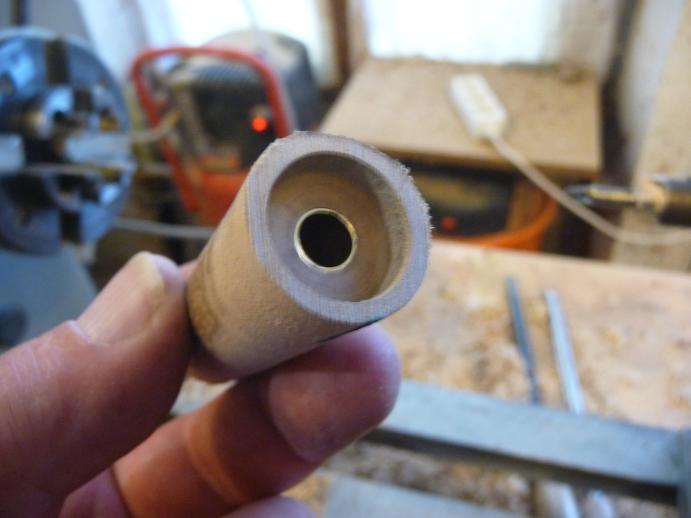

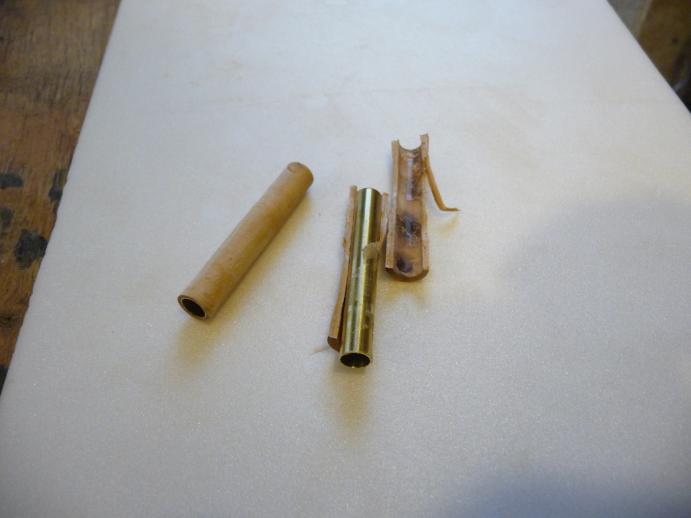

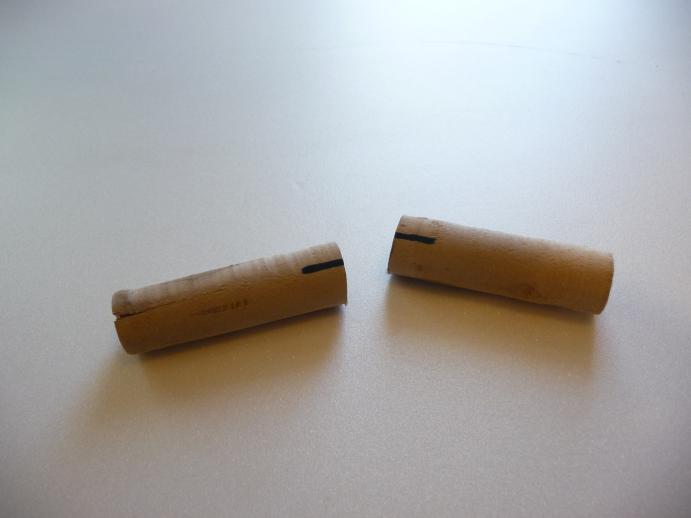

Etape n°26 - Voilà pourquoi il faut poncer le tube avant d'encoller

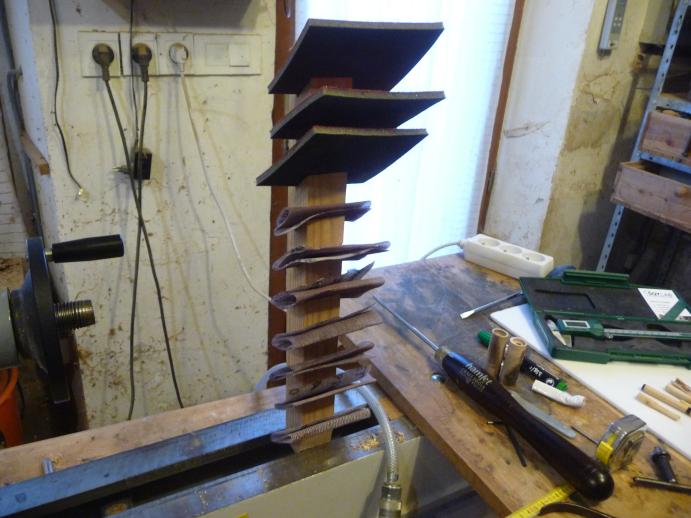

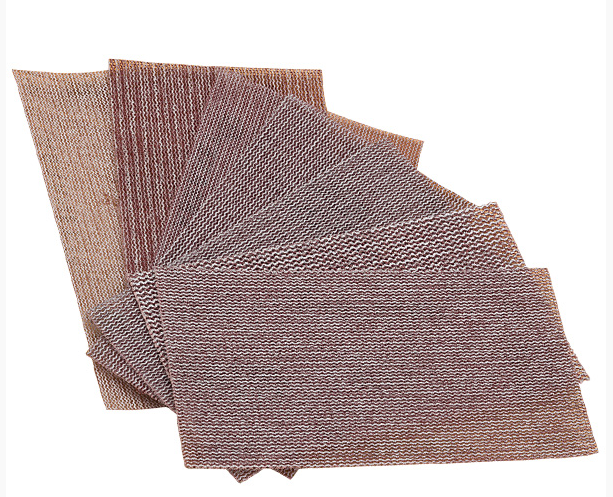

Etape n°27 - Préparer les abrasifs

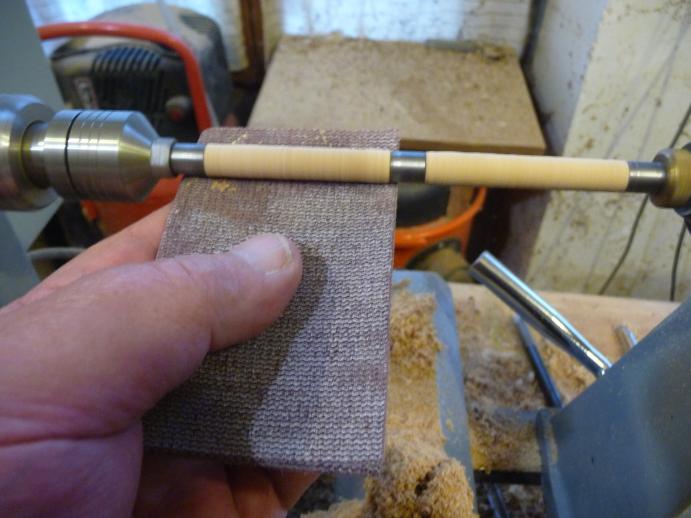

Etape n°28 - Poncer à faible vitesse
Poncer les pièces en partant d'un abrasif à 120 jusqu'à 600 ou plus selon les bois.

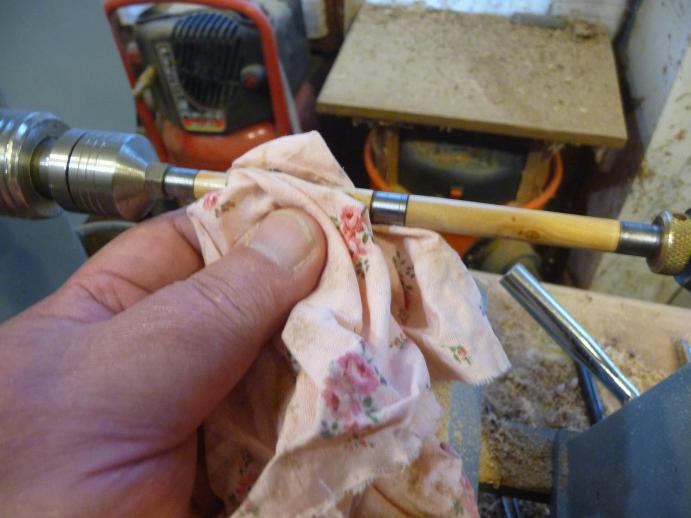

Etape n°29 - Couches de finition
Avec le tour en vitesse rapide, passer une ou plusieurs couches fines de produit de finition.

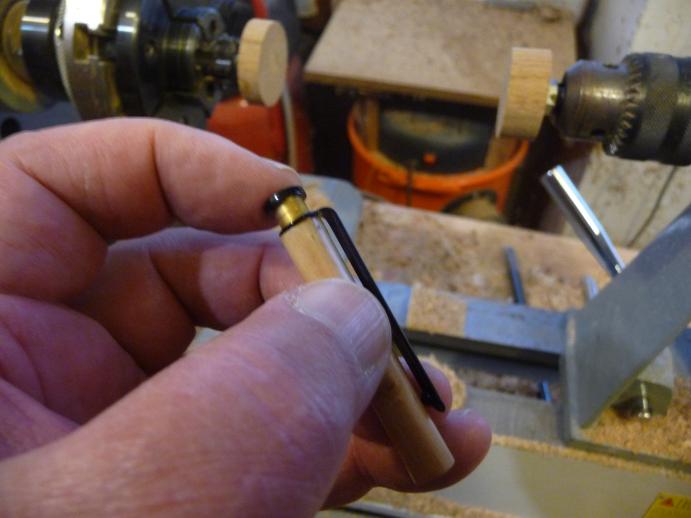

Etape n°30 - Insérer le mécanisme du stylo
Avec le tour à l'arrêt, insérer le mécanisme du stylo en serrant les pièces avec la poupée mobile.
Etape n°31 - Insérer le capuchon et la pointe du stylo
Etape n°32 - Serrer les pièces

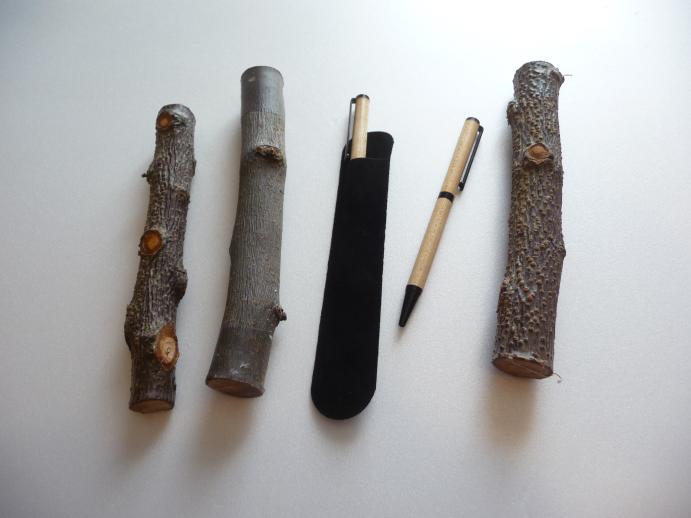

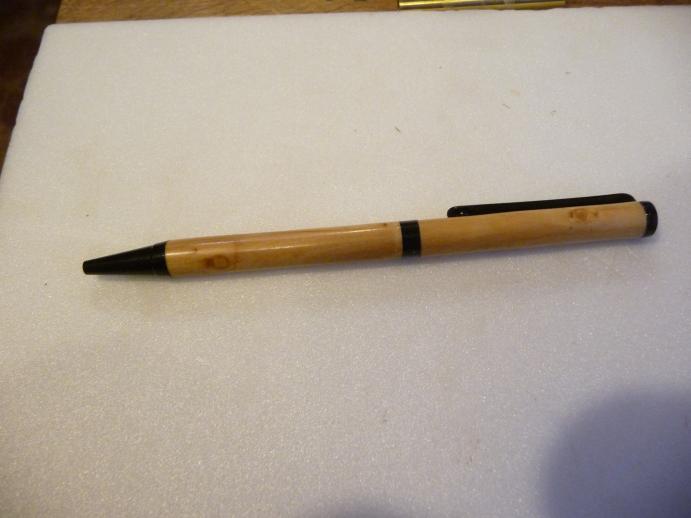

Etape n°33 - Et voilà le travail !
