Utilisation et bonnes pratiques pour obtenir un bon scan 3D
Licence : Attribution (CC BY)
Mot(s)-clé(s) : scan 3D, scanner, mesh, Mesnilab
Introduction
Le Fablab possède ce scanner Sense 3D (v1). Il permet d'obtenir un fichier 3D d'un objet petit ou grand ou même d'une personne. Le ficher obtenu est un fichier mesh de type .obj
Liste des matériaux
Liste des outils
- Le scanner Sense3D
- Un PC avec window sur lequel est installé le logiciel:
- Le driver est inclus.
- Un plateau rotatif à 360°, par exemple un tabouret ou une chaise de bureau sans son dossier
- Un plateau ou un drap blanc
- Une pièce avec un éclairage diffus et homogène
- Éventuellement un éclairage

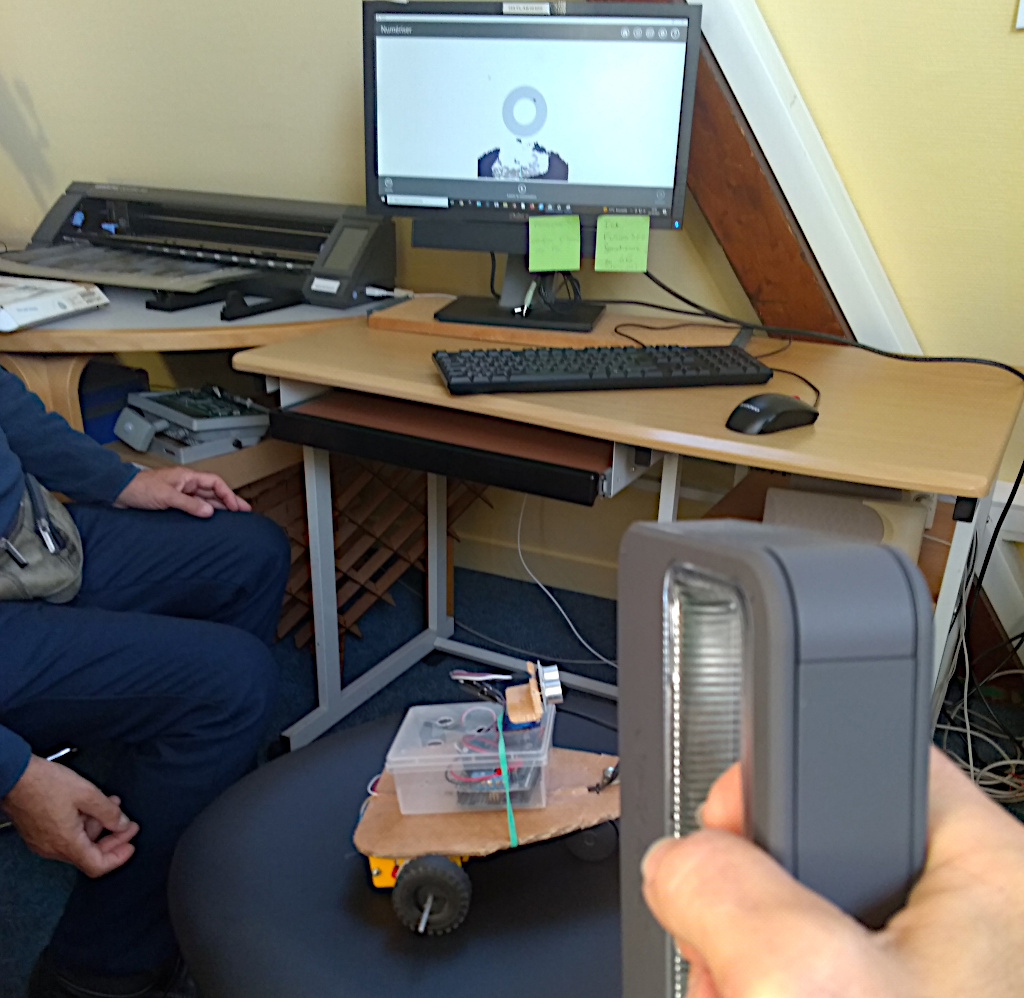

Etape n°1 - Scanner. Déjà !
- S'assurer d'un bon contraste entre les couleurs de l'objet et le support.
- Pour un objet plutôt sombre, mettre un plateau ou un drap blanc.
- Pour un objet claire: à tester.
- Placer l'objet sur le support rotatif
- Lancer le logiciel et le scan
- Effectuer des rotations lentes et complètes en bougeant légèrement le scanner de haut en bas
- Si le message “Perdu” apparaît, revenir en arrière
- S'il reste des “trous”, qui correspondent à des zones non scannées, le logiciel permet de les combler.
- Les surfaces transparentes, réfléchissantes ne passent pas!

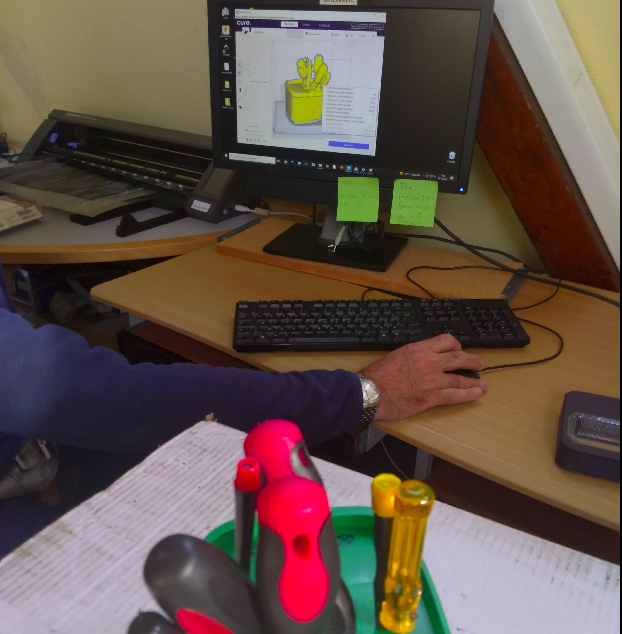

Etape n°2 - Imprimable directement avec Cura
Le fichier peut être importé dans Cura. L'échelle semble bien respectée. Un buste ou une personne devra être mis à l'échelle.

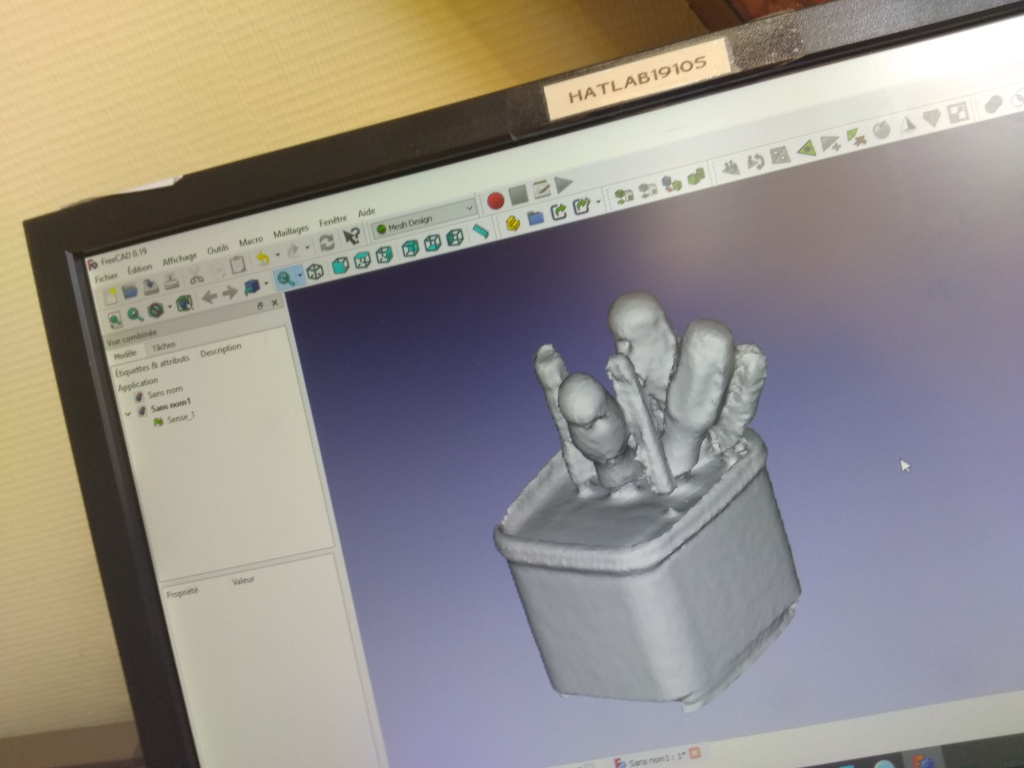

Etape n°3 - Resultat dans FreeCAD
Importer le fichier .obj en tant que fichier Mesh
Notes et références
Logiciel et driver: Lien vers le site support.3dsystems.com
