Auteur Sylvain
Catégories Art, Décoration, Robotique

Certaines programmes ne permettent pas de reprendre une impression au niveau où elle s'est interrompue. Ce script propose une méthode pour le faire.

For explanations in english, go directly to: https://gitlab.com/sylvaingiraud/resume-gcode

Licence : Attribution (CC BY)

Mot(s)-clé(s) : impression 3D, failure, reprise, echec, interruption, gcode, 3D print

Introduction

Une impression peut être interrompue pour diverses raison: plus de fil, problème d'extrusion, coupure de courant. Le script reprend le gcode et supprime toutes les couches en dessous du niveau de l'interruption. En rechargeant le nouveau fichier gcode comme un fichier normal, l'impression peut continuer, même si l'imprimante a été éteinte entre temps. Attention: il ne fait pas bouger la pièce du plateau. Sinon, elle perd son adhérence, et il est très difficile de la replacer exactement au même endroit

Liste des matériaux

Aucun sinon du fil 3D. L'opération est l'occasion de changer la couleur à volonté.

Liste des outils

  • Un ordinateur capable d’exécuter un script bash (naturellement Linux)
  • Un pied à coulisse

Etape n°1 - Mesure du niveau de l'interruption

Si vous n’étiez pas présent lors de l'interruption, pas moyen de noter la couche qui était en cours.

Pas de soucis, mesurez la hauteur de la pièce avec le pied coulisse.

Attention: de pas déplacer la pièce !

Noter la valeur Z.

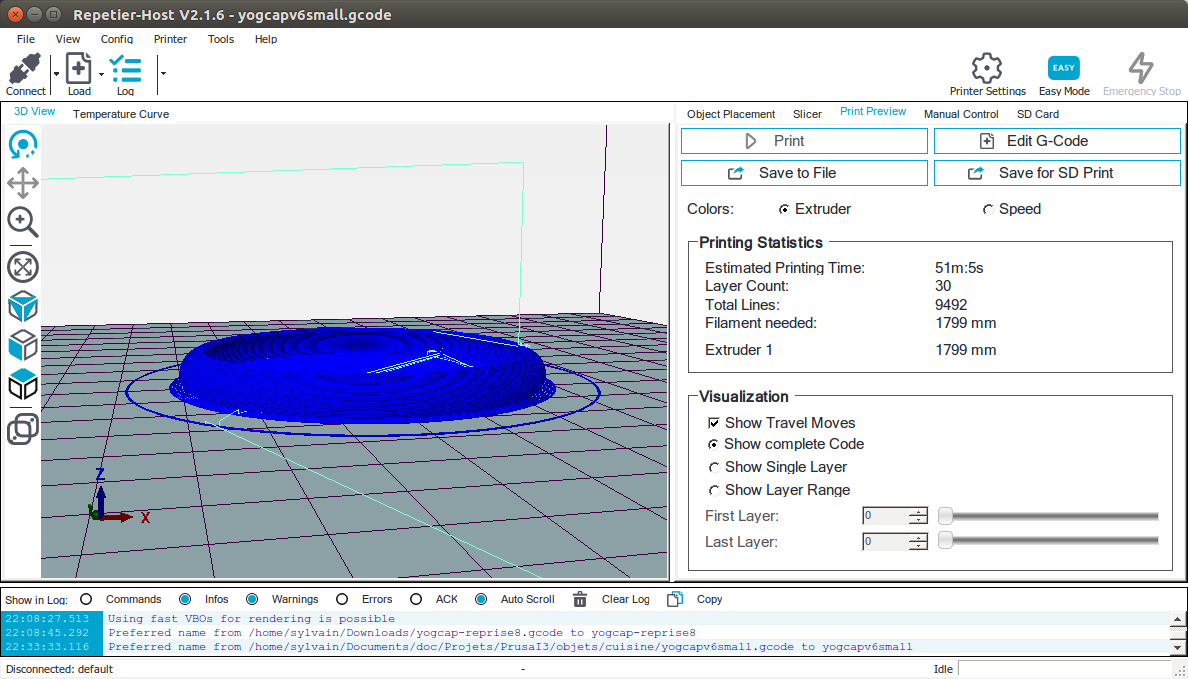

Reprise impression 3D suite à interruption repetier-original.png

Etape n°2 - Executer le script

Il faut:

  • la valeur Z
  • le gcode d'origine

Le script se trouve là: https://gitlab.com/sylvaingiraud/resume-gcode


  • Exécuter ainsi:

./resume_gcode.sh <nom du fuchier gcode d'origine> <valeur Z mesurée>

  • Usage: resume-gcode.sh <original gcode file> <Z value where to resume (mm)>

Anything higher than will be kept. Everything else is dropped.

  • Exemple pour une reprise à 3.1 mm:

resume-gcode.sh yogcapv6small.gcode 3.1

  • Le script indique les numéros des lignes supprimés:

Done. Removed lines from 45 to 5348

Result in yogcapv6small.gcode-resume3.1.gcode

Etape n°3 - Recharger le nouveau gcode

Le fichier se nomme: <nom d'origine>-resume<Z>.gcode

Vérifier de préférence le fichier en visualisant le chemin de la tête.

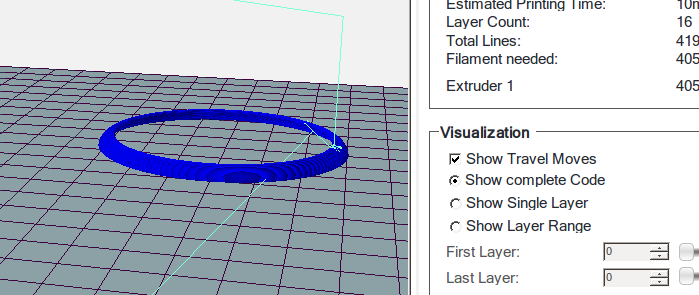

Repetier-Host permet de le faire. Dans Print Preview, sélectionner Show Travel Moves. Voir l'image.

Reprise impression 3D suite à interruption reprise.png Reprise impression 3D suite à interruption repetier-travel.png

Etape n°4 - Relancer l'impression

Relancer l'impression avec le nouveau gcode.

Une bonne idée est de réduire la vitesse au départ, pour permettre une interruption urgente en cas de mauvaise trajectoire (coupure de l'alimentation de l'imprimante).

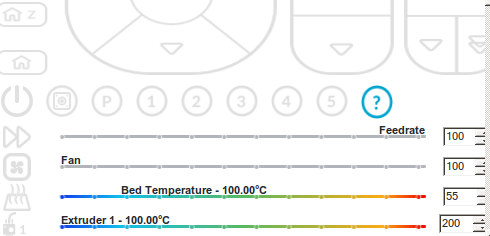

Dans Repetier, il s'agit de déplacer le feedrate vers la gauche. Voir image.

Bonne chance.

Reprise impression 3D suite à interruption repetier-feedrate.png

Notes et références

A été testé avec Repetier-Host 2.1.6 connecté à une imprimante Prusa i3.

Non testé sur d'autres modèles, à utiliser avec les précautions indiquées.
